उच्च परिशुद्धता गतिशील 5 अक्ष सिमुलेशन टर्नटेबल उच्च प्रदर्शन HWIL परीक्षण और मूल्यांकन उड़ान गति सिम्युलेटर

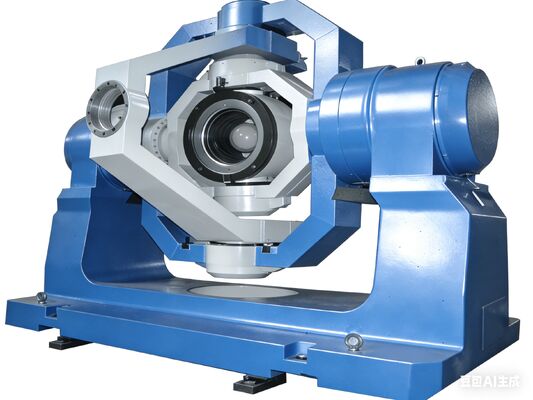

एक पांच-अक्ष सिमुलेशन टर्नटेबल अपने कार्य वातावरण में एक विमान के विभिन्न दृष्टिकोणों का अनुकरण कर सकता है, जो वास्तविक उड़ान के दौरान प्रासंगिक यांत्रिक विशेषताओं को यथार्थवादी रूप से पुन: पेश करता है। इसका उपयोग मुख्य रूप से जड़त्वीय घटकों के अंतरिक्ष रवैया सिमुलेशन गति  प्रयोगों के लिए किया जाता है, जिसमें उच्च गतिशील प्रतिक्रिया क्षमताएं,  बड़े भार, स्थिति, दरें, साइनसोइडल दोलन और पांच-अक्ष लिंकेज सिमुलेशन कार्य होते हैं। इसका उपयोग हवाई ऑप्टोइलेक्ट्रॉनिक सिस्टम के अर्ध-भौतिक सिमुलेशन प्रयोगों के लिए किया जा सकता है।

इसकी यांत्रिक संरचना में मुख्य रूप से एक तीन-अक्ष टर्नटेबल शामिल है जो एक विमान की रवैया गति का अनुकरण करता है और एक दो-अक्ष टर्नटेबल जो एक लक्ष्य की सापेक्ष गति का अनुकरण करता है। प्रत्येक अक्ष में स्थिति, दर, स्विंग और सिमुलेशन कार्य होते हैं, जो विमान, खोजकर्ताओं और लक्ष्य सिमुलेटर जैसे भार के लिए एक नकली गति वातावरण प्रदान करते हैं। तीन-अक्ष टर्नटेबल एक विमान के घूर्णन के तीन डिग्री की स्वतंत्रता का अनुकरण करने के लिए एक O-U-T संरचना को अपनाता है: रोल, यॉ और पिच। दो-अक्ष टर्नटेबल घूर्णन की दो डिग्री की स्वतंत्रता का एहसास करने के लिए एक O-U संरचना को अपनाता है: अज़ीमुथ और पिच, विमान और लक्ष्य के बीच सापेक्ष गति (पिच और दृष्टि रेखा कोण) का अनुकरण करता है।

1. अधिकतम भार: तीन-अक्ष टर्नटेबल: ≥ 35 किलोग्राम (माउंटिंग फिक्स्चर सहित) ; दोहरा-अक्ष टर्नटेबल: ≥ 80 किलोग्राम (माउंटिंग फिक्स्चर सहित) ;

2. भार आयाम : तीन-अक्ष टर्नटेबल: ≥φ300mm × 600mm ; दोहरा-अक्ष टर्नटेबल: ≥φ300mm × 400mm ;

3. तीन अक्षों और दो अक्षों के बीच प्रतिच्छेदन: ≤ 1 मिमी त्रिज्या क्षेत्र;

4. अक्षों के बीच लंबवतता: ±10″;

5. झुकाव कोण घूर्णन त्रुटि: ±10″;

6. की अनुमानित विमाएँ यांत्रिक टर्नटेबल हैं: लंबाई 5000 × चौड़ाई 2500 × ऊंचाई 3600 मिमी ;

7. वजन: लगभग 15,000 किलोग्राम।

मुख्य प्रदर्शन संकेतक
