| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | / |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 4-6 महीने |
| भुगतान की शर्तें: | टी/टी |

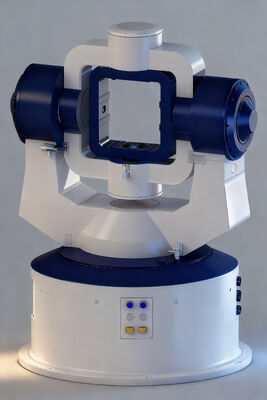

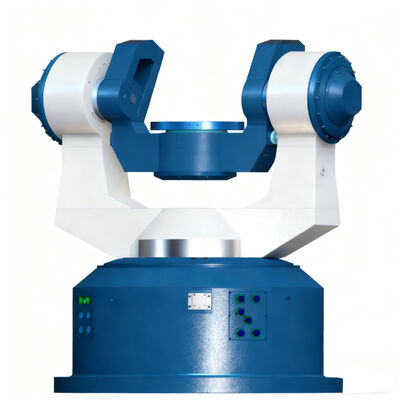

उच्च परिशुद्धता डायनेमिक 3 एक्सिस सिमुलेशन टर्नटेबल हाई परफॉर्मेंस HWIL टेस्टिंग एंड इवैल्यूएशन फ्लाइट मोशन सिम्युलेटर
थ्री-एक्सिस सिमुलेशन टर्नटेबल में दो मुख्य भाग होते हैं: यांत्रिक टर्नटेबल बॉडीऔर माप और नियंत्रण प्रणाली। टर्नटेबलएक यू-ओ-ओ या यू-यू-टी संरचना, एक सटीक यांत्रिक अक्ष प्रणाली, और एक उच्च-कठोरता वाला प्लेटफ़ॉर्म संरचना अपनाता है। इसमें सिमुलेशन, स्थिति, दर और स्विंग फ़ंक्शन हैं, और यह लोडकी त्रि-आयामी गति का अनुकरण कर सकता है। इसका उपयोग ग्राउंड-आधारित अर्ध-भौतिकसिमुलेशन सिस्टम में जड़त्वीय नेविगेशन सिस्टम जैसे भार के लिए एक निकट-यथार्थवादी गति वातावरण प्रदान करने के लिए किया जाता है। यह परीक्षण के अधीन लोड के लिए सिंगल-एक्सिस, डुअल-एक्सिस या थ्री-एक्सिस पोजिशनिंग और रेट संदर्भ भी प्रदान कर सकता है, और इसका उपयोग जड़त्वीय घटकों, असेंबली और जड़त्वीय नेविगेशन सिस्टम के परीक्षण और प्रयोग के लिए किया जाता है।
1. अधिकतम भार: 35 किलोग्राम (माउंटिंग फिक्स्चर सहित) ;
2. लोड आयाम : 400mm×400mm×450mm;
3. टीhree-axis intersection: ±0.3mm;
4. थ्री-एक्सिस लंबवतता: ±18″;
5. माउंटिंग सतह सटीकता: ≤±2″; पोजिशनिंग सतह सटीकता: ≤±2″;
6. माउंटिंग सतह पर चुंबकीय रिसाव: ≤0.1mT (10mmतकमाउंटिंग सतह ) ;
7. कंडक्टिव स्लिप रिंग्स : उपयोगकर्ता चैनलमें 80 से कम रिंग नहीं होनी चाहिए;
8. मशीन प्लेटफ़ॉर्म के अनुमानित आयाम हैं: लंबाई 1600 × चौड़ाई 1450 × ऊंचाई 2200 मिमी ;
9. वज़न : लगभग 3000 किलोग्राम।
मुख्य प्रदर्शन संकेतक
|
|
थ्री-एक्सिस सिमुलेशन टर्नटेबल |
||
|
रोल ( इनर एक्सिस) |
पिच ( मध्य अक्ष) |
Yaw (बाहरी अक्ष) |
|
|
घूर्णी कोण रेंज |
360° निरंतर |
360° निरंतर |
360° निरंतर |
|
अधिकतम कोणीय दर |
400 º/s |
400 º/s |
300 º/s |
|
अधिकतम कोणीय त्वरण |
4000º/s 2 |
2500º/s 2 |
3000 º/s 2 |
|
न्यूनतम स्थिर दर |
0.003 º/s |
0.003 º/s |
0.003 º/s |
|
कोणीय स्थिति सटीकता |
±10.8″ |
±10.8″ |
±10.8″ |
|
आवृत्ति प्रतिक्रिया सूचकांक डबल दस, 0.5°
|
12Hz |
10Hz |
10Hz |
|
एक स्टेप सिग्नल का टाइम-डोमेन रिस्पॉन्स (एम्प्लिट्यूड 1°): ओवरशूट ≤ 25%, दोलन बार ≤ 1 |
|||
