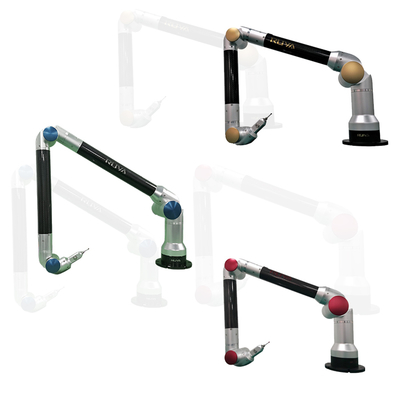

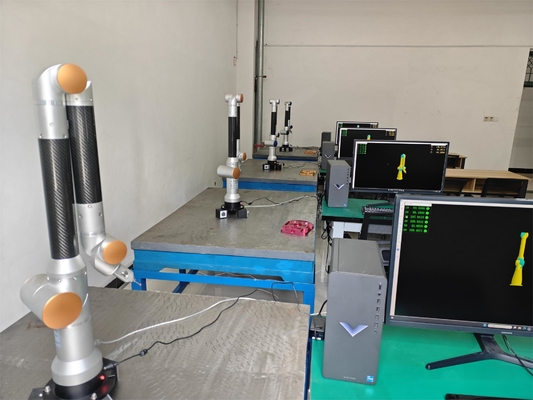

उच्च परिशुद्धता पोर्टेबल CMM RA535 3D मापने वाली आर्म आर्टिकुलेटेड आर्म कोऑर्डिनेट मापने की मशीन

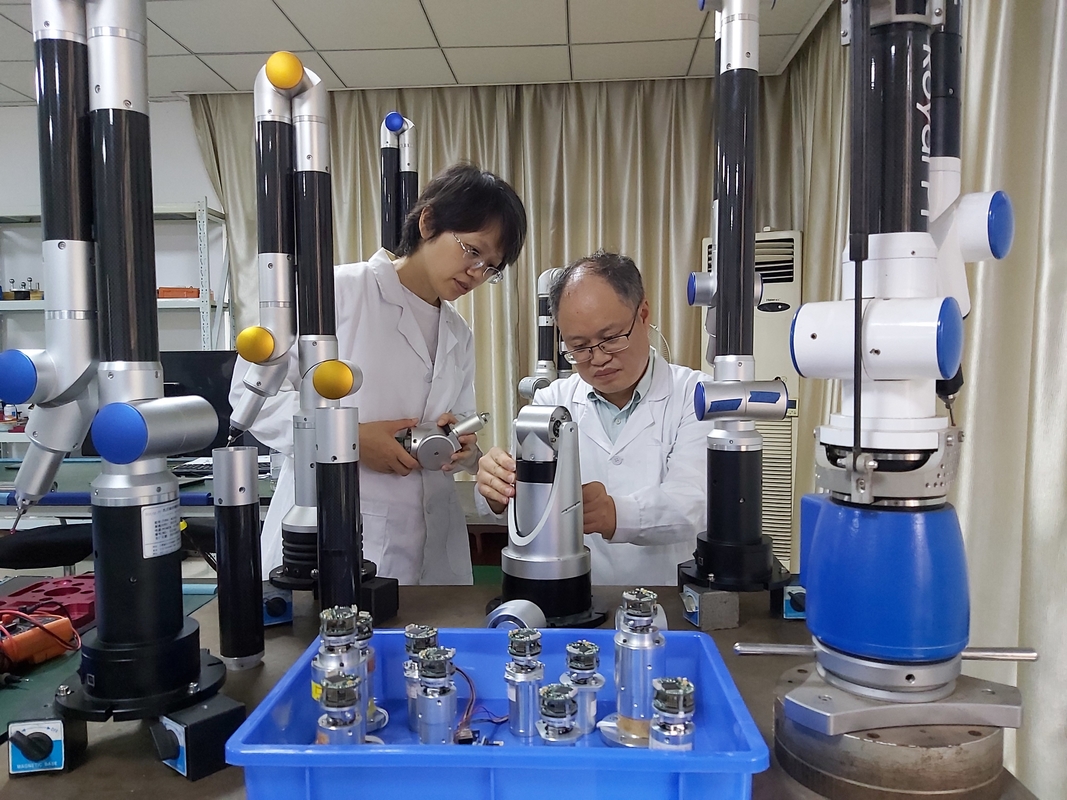

उत्पाद विवरण
RA5 SERIES CMM पोर्टेबल मापने वाली आर्ममुख्य रूप से ऑटोमोबाइल उत्पादन लाइन, विमान रखरखाव कारखाने, जहाज निर्माण कारखाने, लोकोमोटिव कारखाने, लोकोमोटिव कारखाने, मोल्ड निर्माण कार्यशाला आदि की सटीक माप में उपयोग किया जाता है।
परीक्षण की सटीकता (सामान्य अंतर्राष्ट्रीय मानक कोऑर्डिनेट B89.4.22-2004 के अनुसार):
(1) सिंगल-पॉइंट दोहराव परीक्षण विधि: मानक जांच को घोंसले के शंकु में कई सिंगल-पॉइंट डेटा से दिशा में रखा गया है जिसे सॉफ़्टवेयर द्वारा एकत्र किया गया है ताकि बिंदु से मानक विचलन और प्रत्येक बिंदु (सिंगल पॉइंट) के शंकु के केंद्र के औसत मानक विचलन की गणना की जा सके। इस विधि का उपयोग परीक्षण और माप उपकरण दोहराव के लिए किया जाता है।
(2) स्थानिक सटीक लंबाई माप विधियाँ: माप सीमा, मानक डिवाइस की लंबाई के मान को कई बार परीक्षण करने के लिए एक मानक लंबाई के साथ मापा जाता है, माप परिणामों को मानक विचलन के रूप में उपकरणों के बीच सैद्धांतिक मूल्य के मानक विचलन के साथ मापा जाता है। यदि अंशांकन की सटीकता के भीतर माप परिणामों का 95%, मानक विचलन ± 2σ आत्मविश्वास स्तर को पूरा करता है, तो इस विधि को सामान्य गुणवत्ता माप प्रणाली सटीकता मानदंड के रूप में उपयोग किया जाता है
ज्यामितीय विशेषता का पता लगाना
1. वर्कपीस पर ज्यामितीय विशेषताओं को मापें। और प्रक्षेपण और प्रतिच्छेदन के माध्यम से, मौजूदा ज्यामितीय विशेषताओं को नई विशेषताओं को उत्पन्न करने के लिए फिट किया जाता है।
2. ज्यामितीय विशेषताओं के बीच दूरियों और कोणों जैसे स्थानिक आयामों का त्वरित विश्लेषण करें।
3. समन्वय प्रणाली को बिंदुओं, रेखाओं और सतहों के माध्यम से अनुकूलित किया जा सकता है, और रैखिक आयामों को चिह्नित किया जा सकता है।
GD&T ज्यामितीय सहिष्णुता का पता लगाना
माप सॉफ़्टवेयर ज्यामितीय विशेषताओं की आकृति और स्थिति सहिष्णुता का मूल्यांकन करने के लिए GD&T उपकरण प्रदान करता है। उदाहरण के लिए, ऊर्ध्वाधरता, समानांतरता, सपाटता, बेलनाकारता, समाक्षीयता, झुकाव, स्थिति, आदि।
3D मॉडल और वास्तविक वस्तु के बीच तुलना
सॉफ़्टवेयर कई 3D डेटा स्वरूपों के साथ संगत है और कई समन्वय संरेखण विधियाँ प्रदान करता है। यह मापा ज्यामितीय विशेषताओं और सतह बिंदु डेटा की तीन-आयामी मॉडल पर सैद्धांतिक मूल्यों के साथ स्वचालित रूप से तुलना कर सकता है, और त्रुटि विश्लेषण ग्राफिक रिपोर्ट प्रदान कर सकता है।
परीक्षण रिपोर्ट
PDF, Excel और mht स्वरूपों में परीक्षण रिपोर्ट जल्दी से आउटपुट की जा सकती हैं।
निरीक्षण रिपोर्ट अनुकूलन फ़ंक्शन शक्तिशाली है, और आउटपुट रिपोर्ट चित्र और पाठ के साथ सुविधाजनक और तेज़ है।
अनुप्रयोग क्षेत्र:ऑटोमोबाइल उत्पादन लाइन, एयरोस्पेस, जहाज निर्माण, निरीक्षण फिक्स्चर निर्माण, मोल्ड निर्माण आदि में उपयोग किया जाता है।
उत्पाद पैरामीटर
| RA5 सीरीज स्पेसिफिकेशन | |||
| मॉडल | स्थानिक माप सीमा/मी | अंतरिक्ष-लंबाई संकेत त्रुटि/मिमी | अक्षीय समन्वय माप स्थिरता /मिमी |
| RA515 | 1.5m | 0.035mm | 0.025mm |
| RA520 | 2.0m | 0.045mm | 0.032mm |
| RA525 | 2.5m | 0.060mm | 0.035mm |
| RA530 | 3.0m | 0.080mm | 0.056mm |
| RA535 | 3.5m | 0.100mm | 0.071mm |
