RUYA RA515 0.035 मिमी सटीकता और 1.5 मीटर माप रेंज के साथ उच्च परिशुद्धता आर्टिकुलेटेड आर्म कोऑर्डिनेट मापने की मशीन

RUYA RA515 0.035 मिमी सटीकता और 1.5 मीटर माप रेंज के साथ उच्च परिशुद्धता आर्टिकुलेटेड आर्म कोऑर्डिनेट मापने की मशीन

ब्रांड नाम:	RUYA
मॉडल संख्या:	RA515
एमओक्यू:	1 pc
कीमत:	विनिमय योग्य
प्रसव का समय:	5-10 working days
भुगतान की शर्तें:	T/T

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

Place of Origin:

China

प्रमाणन:

ISO 9001

शुद्धता:

0.035 मिमी

repeatability:

0.025 मिमी

Packaging Details:

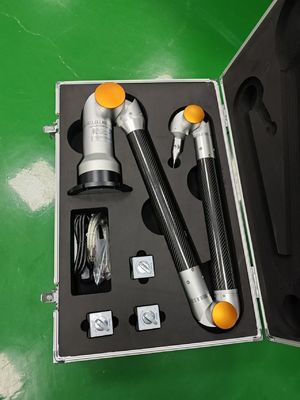

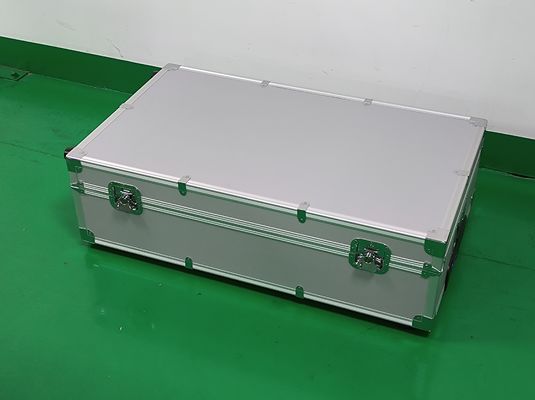

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

प्रमुखता देना:

पोर्टेबल 3डी मापन आर्म

उच्च परिशुद्धता समन्वय मापन मशीन

पोर्टेबल सीएमएम समन्वय मापन मशीन

उत्पाद का वर्णन

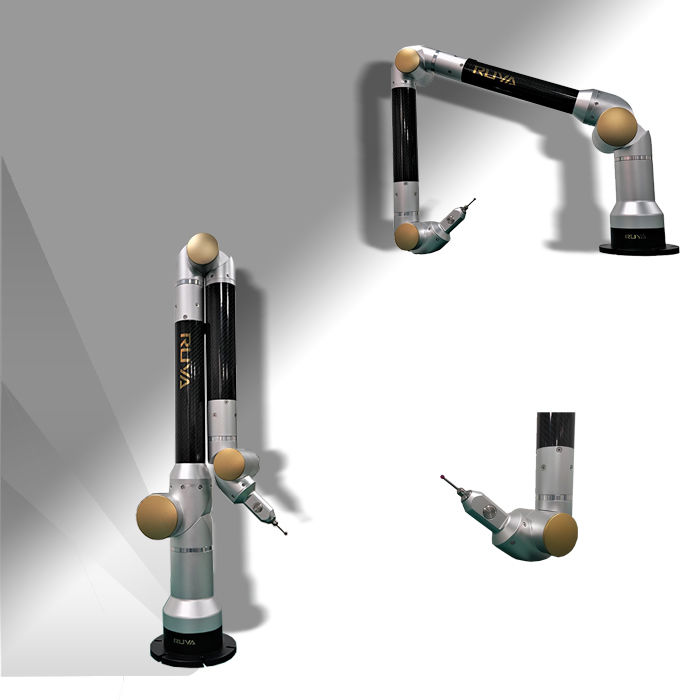

RUYA RA515 आर्टिकुलेटेड आर्म कोऑर्डिनेट मापने की मशीन पोर्टेबल सीएमएम उच्च परिशुद्धता 3डी मापने वाली शाखा

उत्पाद अवलोकन

वाद्य संरचना:

निश्चित मंच
चुंबकीय स्टैंड (या सक्शन कप, तिपाई)
मापने की मशीन होस्ट
कंप्यूटर और सॉफ्टवेयर
मापने वाली हेड असेंबली

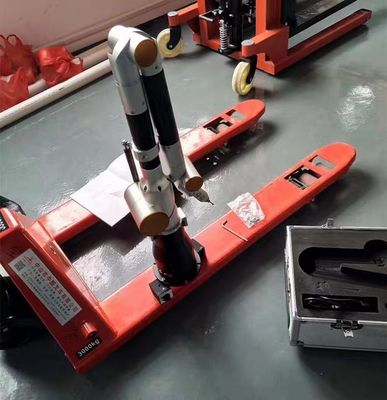

माप संचालन के दौरान, सिस्टम को प्लेटफ़ॉर्म पर स्थिर रूप से तय किया जाना चाहिए (लेवलिंग की आवश्यकता नहीं है, लेकिन मापने की मशीन और वर्कपीस के बीच की सापेक्ष स्थिति पूरी माप प्रक्रिया के दौरान स्थिर रहनी चाहिए)। मुख्य इकाई को सक्शन कप या स्क्रू का उपयोग करके सुरक्षित किया जाता है, जिसमें पोर्टेबल कंप्यूटर यूएसबी सिग्नल केबल के माध्यम से जुड़ा होता है। सॉफ्टवेयर व्यापक माप रिपोर्ट तैयार करने के साथ-साथ माप डेटा के अधिग्रहण और प्रसंस्करण को संभालता है।

मापन क्षमताएँ

ज्यामितीय सुविधा का पता लगाना

वर्कपीस पर ज्यामितीय विशेषताओं को मापें और मौजूदा ज्यामितीय तत्वों के प्रक्षेपण और प्रतिच्छेदन के माध्यम से नई विशेषताएं उत्पन्न करें
ज्यामितीय विशेषताओं के बीच की दूरी और कोणों सहित स्थानिक आयामों का त्वरित विश्लेषण
रैखिक आयाम अंकन क्षमताओं के साथ बिंदुओं, रेखाओं और सतहों का उपयोग करके कस्टम समन्वय प्रणाली का निर्माण

जीडी एंड टी जियोमेट्रिक टॉलरेंस डिटेक्शन

माप सॉफ्टवेयर ऊर्ध्वाधरता, समानता, समतलता, बेलनाकारता, समाक्षीयता, झुकाव, स्थिति और अधिक सहित ज्यामितीय विशेषताओं के रूप और स्थिति सहनशीलता का मूल्यांकन करने के लिए व्यापक जीडी एंड टी उपकरण प्रदान करता है।

3डी मॉडल से वास्तविक वस्तु की तुलना

कई 3डी डेटा प्रारूपों और विभिन्न समन्वय संरेखण विधियों के साथ सॉफ्टवेयर संगतता 3डी मॉडल से सैद्धांतिक मूल्यों के साथ मापी गई ज्यामितीय विशेषताओं और सतह बिंदु डेटा की स्वचालित तुलना को सक्षम बनाती है, जो विस्तृत त्रुटि विश्लेषण ग्राफिकल रिपोर्ट प्रदान करती है।

परीक्षण रिपोर्टिंग

पीडीएफ, एक्सेल और एमएचटी प्रारूपों में परीक्षण रिपोर्ट का त्वरित आउटपुट। शक्तिशाली निरीक्षण रिपोर्ट अनुकूलन कार्यक्षमता व्यापक पाठ और ग्राफिकल दस्तावेज़ीकरण के साथ सुविधाजनक, तेज़ रिपोर्टिंग प्रदान करती है।

अनुप्रयोग फ़ील्ड

ऑटोमोबाइल उत्पादन लाइनें, एयरोस्पेस, जहाज निर्माण, निरीक्षण स्थिरता निर्माण, मोल्ड निर्माण, और संबंधित औद्योगिक अनुप्रयोग।

उत्पाद विशिष्टताएँ

नमूना	स्थानिक माप सीमा	अंतरिक्ष-लंबाई संकेत त्रुटि	एकअक्षीय समन्वय माप संगति
आरए515	1.5मी	0.035मिमी	0.025मिमी
RA520	2.0 मी	0.045मिमी	0.032मिमी
आरए525	2.5 मी	0.060 मिमी	0.035मिमी
आरए530	3.0 मी	0.080मिमी	0.056 मिमी
आरए535	3.5मी	0.100 मिमी	0.071 मिमी

वैकल्पिक सहायक उपकरण
