| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2dtgz-b |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

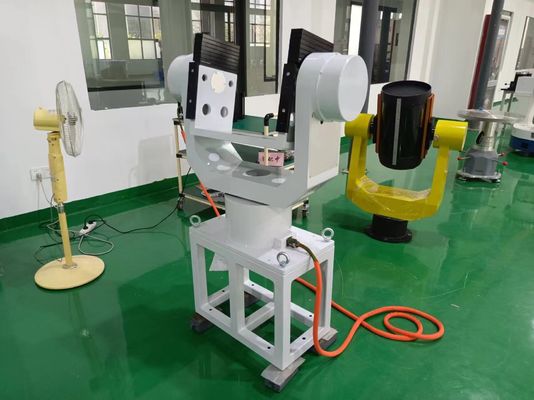

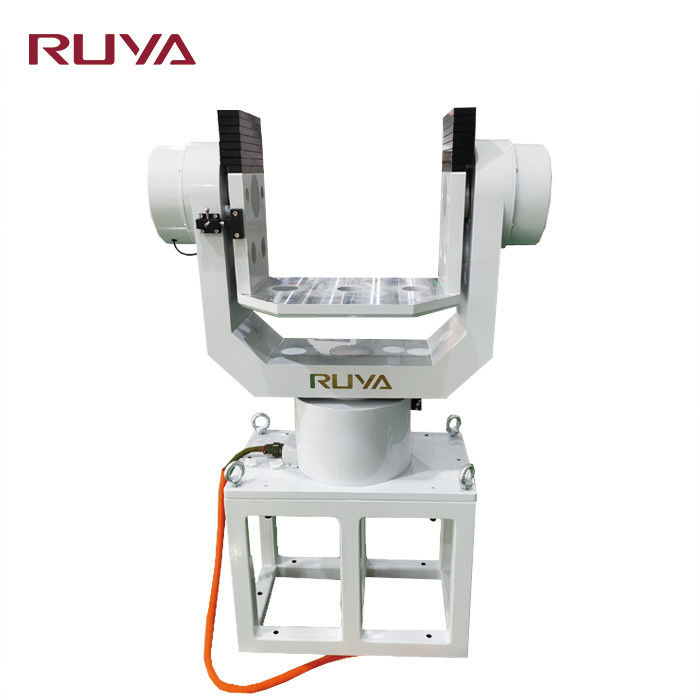

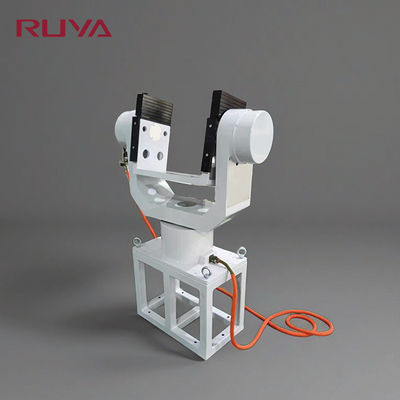

The 2DTGZ-B Dual-axis High-precision Motion Test Tracking Turntable is a sophisticated two-dimensional motion test platform featuring dual-degree-of-freedom systems for both azimuth (X-axis) and pitch (Y-axis) axesसटीक सर्वो नियंत्रण प्रौद्योगिकी का उपयोग करते हुए, इस प्रणाली को एयरोस्पेस घटकों, ऑप्टोइलेक्ट्रॉनिक उपकरणों,जड़ता नेविगेशन प्रणाली, और संबंधित अनुप्रयोगों।
यह टर्नटेबल व्यापक रूप से लक्ष्य अनुकरण, स्विंग स्कैनिंग और गतिशील ट्रैकिंग सहित प्रयोगात्मक परिदृश्यों में उपयोग किया जाता है,वैज्ञानिक अनुसंधान और औद्योगिक अनुप्रयोगों में जटिल गति पथों के लिए उच्च विश्वसनीयता परीक्षण आवश्यकताओं को पूरा करना.
| विनिर्देश | मूल्य |
|---|---|
| भार भार | 50 किलो |
| भार का आकार | 300mm * 300mm * 200mm |
| दो-अक्ष की घूर्णन सटीकता | ±3′′ |
| दो-अक्ष की लंबवतता | ±3′′ |
| दो-अक्ष का प्रतिच्छेदन | Ф0.5 मिमी व्यास की गेंद |
| कोणीय स्थिति की स्थिति की त्रुटि | बाहरी फ्रेम: ±15′′ आंतरिक फ्रेम: ±15′′ |
| कोणीय स्थिति की स्थिति दोहराव | ±15′′ |
| दर सीमा | आंतरिक फ्रेमः 0.001°/s ~ 15°/s बाहरी फ्रेमः 0.001°/s ~ 15°/s |
| कोण घूर्णन सीमा | बाहरी फ्रेमः 0° ~ 360° आंतरिक फ्रेम: -50° ~ +50° |
| दर सटीकता | ω ≤ 1°/s: 2*10−3 (1° औसत) 1°/s ≤ ω < 10°/s: 2*10−4 (10° औसत) ω ≥ 10°/s: 2*10−5 (360° औसत) |
| अधिकतम कोणीय त्वरण | आंतरिक फ्रेमः ≥ 10°/s2 बाहरी फ्रेमः ≥ 10°/s2 |
