| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2dtgz-b |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

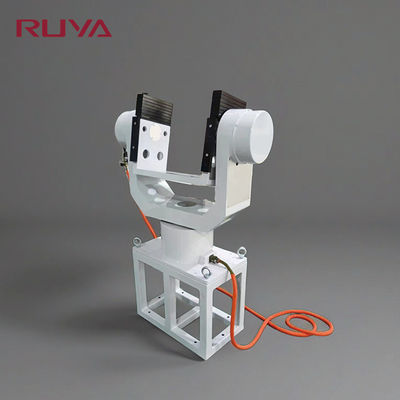

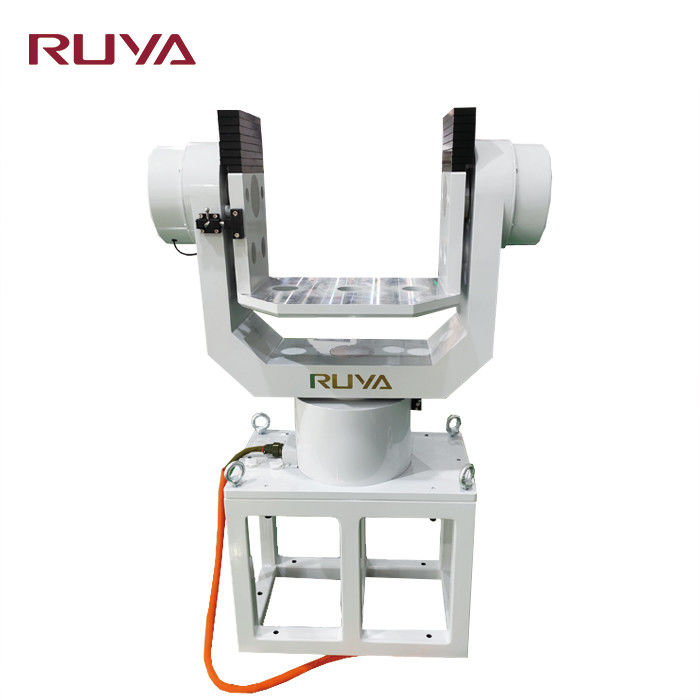

2DTGZ-बी दो-अक्ष उच्च परिशुद्धता गति परीक्षण ट्रैकिंग टर्नटेबल
उत्पाद का वर्णन
दो-अक्ष ट्रैकिंग टर्नटेबल एक उच्च-सटीक दो-आयामी गति परीक्षण प्लेटफॉर्म है जो एजिमुथ अक्ष (एक्स-अक्ष) और पिच अक्ष (वाई-अक्ष) के लिए दो-डिग्री-ऑफ-फ्रीडम सिस्टम से लैस है।यह परिशुद्धता सर्वो नियंत्रण प्रौद्योगिकी को अपनाता है और एयरोस्पेस घटकों के लिए बहुआयामी गतिशील प्रदर्शन परीक्षण प्रदान करने के लिए डिज़ाइन किया गया है, ऑप्टोइलेक्ट्रॉनिक उपकरण, जड़ता नेविगेशन सिस्टम, आदि व्यापक रूप से प्रयोगात्मक परिदृश्यों में उपयोग किया जाता है जैसे कि लक्ष्य सिमुलेशन, स्विंग स्कैनिंग,सैन्य उद्योग और वैज्ञानिक अनुसंधान क्षेत्रों में जटिल गति पथों के लिए उच्च विश्वसनीयता परीक्षण आवश्यकताओं को पूरा करने के लिए गतिशील और गतिशील ट्रैकिंग.
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
50 किलो |
|
2 |
भार का आकार |
300 मिमी × 300 मिमी × 200 मिमी |
|
3 |
दो-अक्ष की घूर्णन सटीकता |
±3′′ |
|
4 |
दो-अक्ष की लंबवतता |
±3′′ |
|
5 |
दो-अक्ष का प्रतिच्छेदन |
Ф0.5 मिमी व्यास की गेंद |
|
6
|
कोणीय स्थिति की स्थिति की त्रुटि
|
बाहरी फ्रेम:±15′′; |
|
आंतरिक फ्रेम:±15′′; |
||
|
7 |
कोणीय स्थिति की स्थिति दोहराव |
±15′′ |
|
8
|
दर सीमा
|
आंतरिक फ्रेम:0.001°/s~15°/s; |
|
बाहरी फ्रेम:0.001°/s~15°/s; |
||
|
9
|
कोण घूर्णन सीमा
|
बाहरी फ्रेम:0~360° |
|
आंतरिक फ्रेम:-50°~+50° |
||
|
10
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
11
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥10°/s2 |
|
बाहरी फ्रेम:≥10°/s2 |
||
वीडियो
|
|
