| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 3DT400-A |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

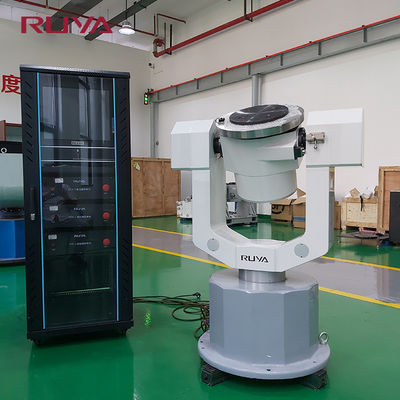

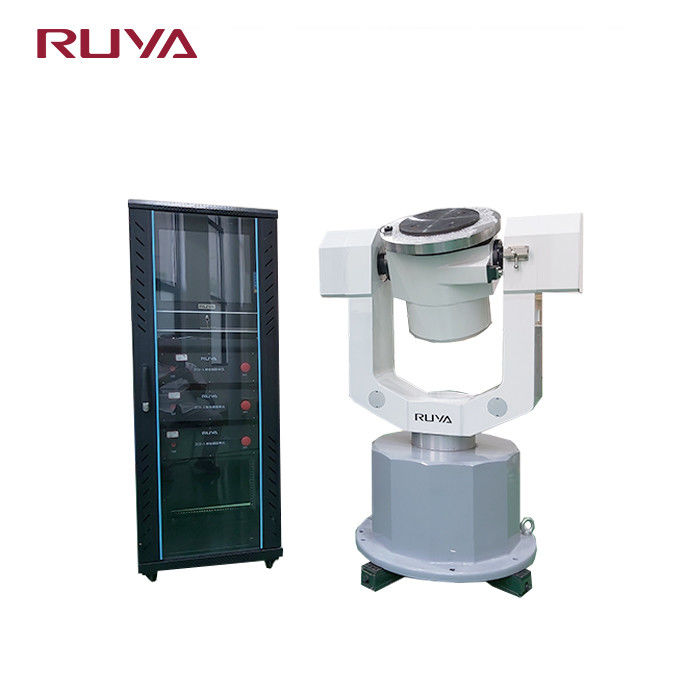

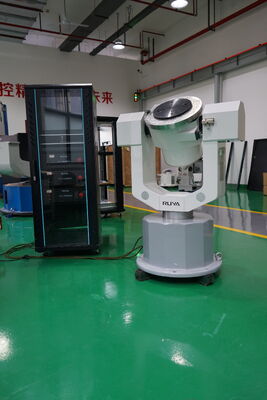

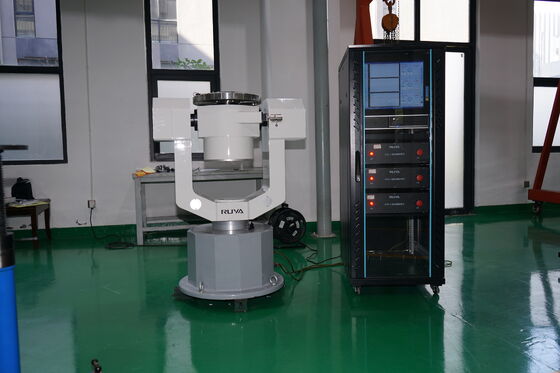

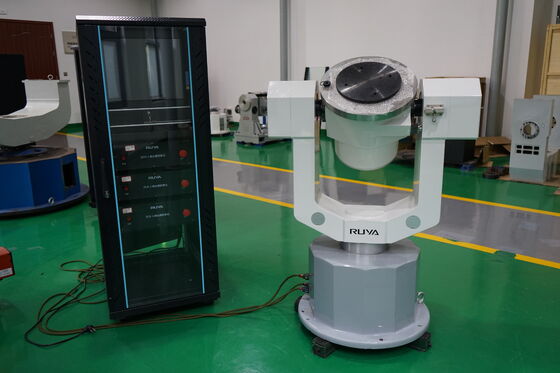

3DT400-A तीन अक्षीय इलेक्ट्रिक टर्नटेबल 30 किलोग्राम पेलोड के साथ
उत्पाद का वर्णन
तीन-अक्षीय विद्युत टर्नटेबल एक उच्च-सटीक, बहु-अधिकांश-स्वतंत्रता परीक्षण उपकरण है जिसमें तीन-अक्षीय संबंध क्षमताएं हैं, जो एजिमुथ अक्ष (X), पिच अक्ष (Y) और रोल अक्ष (Z) के हैं।और सही ढंग से जटिल रवैया आंदोलनों का अनुकरण कर सकते हैंयह एक उच्च प्रदर्शन वाली सर्वो ड्राइव प्रणाली को अपनाता है और स्थिति और दर जैसे कई नियंत्रण मोड का समर्थन करता है।यह गतिशील प्रदर्शन परीक्षण और जड़ता नेविगेशन प्रणालियों के अंशांकन के लिए उपयुक्त है, विमानन मार्गदर्शन उपकरण और ऑप्टोइलेक्ट्रॉनिक स्थिरीकरण प्लेटफार्म। इसकी मॉड्यूलर डिजाइन विभिन्न सेंसर और भार के साथ संगत है,और एक उच्च कठोरता संरचना के साथ संयुक्त कम कंपन और उच्च पुनरावृत्ति स्थिति सटीकता सुनिश्चित करता है, वैज्ञानिक अनुसंधान संस्थानों और सैन्य उद्योग की उच्च मानक परीक्षण आवश्यकताओं को पूरा करता है।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
30 किलो |
|
2 |
तालिका व्यास |
Ф450 मिमी |
|
3 |
टेबल की समतलता |
0.02 मिमी |
|
4 |
तालिका का प्रवाह |
0.02 मिमी |
|
5 |
तीन-अक्ष की घूर्णन सटीकता |
±3′′ |
|
6 |
त्रि-अक्ष की लंबवतता |
±3′′ |
|
7 |
तीन-अक्ष का प्रतिच्छेदन |
Ф0.5 मिमी व्यास की गेंद |
|
8 |
कोणीय स्थिति की स्थिति की त्रुटि |
±2′′ |
|
9 |
कोणीय स्थिति की स्थिति दोहराव |
±2′′ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.01°/s~300°/s; |
|
मध्य फ्रेम:0.01°/s~200°/s; |
||
|
बाहरी फ्रेम:0.01°/s~200°/s; |
||
|
11
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
12
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥200°/s2 |
|
मध्य फ्रेम:≥100°/s2 |
||
|
बाहरी फ्रेम:≥100°/s2 |
||
|
13 |
उपयोगकर्ता स्लिप रिंग |
अनुकूलन योग्य |
वीडियो
|
|
