| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 3DT400-A |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

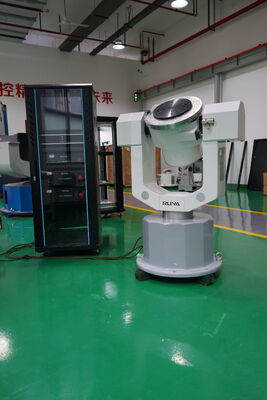

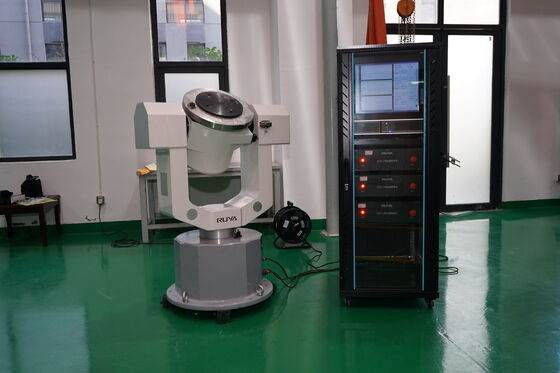

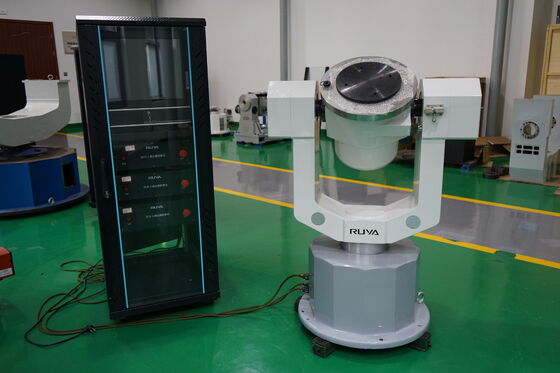

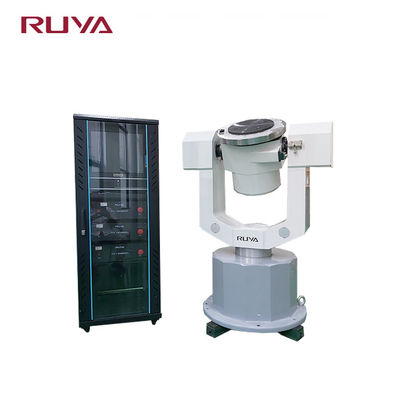

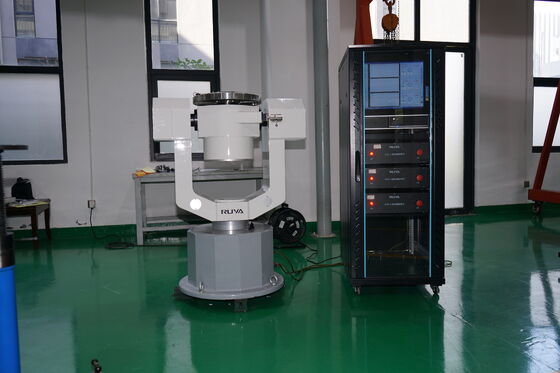

3DT400-A तीन-अक्ष इलेक्ट्रिक टर्नटेबल एक उच्च परिशुद्धता, बहु-डिग्री-ऑफ़-फ़्रीडम परीक्षण उपकरण है जिसे औद्योगिक और अनुसंधान अनुप्रयोगों की मांग के लिए डिज़ाइन किया गया है।
यह तीन-अक्ष इलेक्ट्रिक टर्नटेबल एज़िमुथ (एक्स), पिच (वाई), और रोल (जेड) अक्षों में व्यापक तीन-अक्ष लिंकेज क्षमताओं की सुविधा देता है, जो जटिल रवैया आंदोलनों के सटीक अनुकरण को सक्षम करता है। सिस्टम में एक उच्च-प्रदर्शन सर्वो ड्राइव सिस्टम शामिल है और स्थिति और दर नियंत्रण सहित कई नियंत्रण मोड का समर्थन करता है।
गतिशील प्रदर्शन परीक्षण और जड़त्वीय नेविगेशन सिस्टम, विमानन मार्गदर्शन उपकरण और ऑप्टोइलेक्ट्रॉनिक स्थिरीकरण प्लेटफार्मों के अंशांकन के लिए आदर्श। मॉड्यूलर डिज़ाइन विभिन्न सेंसर और लोड के साथ संगतता सुनिश्चित करता है, जबकि उच्च-कठोरता संरचना कम कंपन और उच्च दोहराव स्थिति सटीकता की गारंटी देती है, जो वैज्ञानिक अनुसंधान संस्थानों की कठोर परीक्षण आवश्यकताओं को पूरा करती है।
| विनिर्देश | कीमत |
|---|---|
| भार भार | 30 किलो |
| टेबल का व्यास | Ф450मिमी |
| टेबल समतलता | 0.02 मिमी |
| टेबल रनआउट | 0.02 मिमी |
| तीन-अक्ष की रोटरी सटीकता | ±3″ |
| तीन-अक्ष की लंबवतता | ±3″ |
| तीन-अक्ष का प्रतिच्छेदन | Ф0.5 मिमी व्यास की गेंद |
| कोणीय स्थिति की स्थिति निर्धारण त्रुटि | ±2″ |
| कोणीय स्थिति की स्थिति निर्धारण पुनरावृत्ति | ±2″ |
| दर सीमा | आंतरिक फ़्रेम: 0.01°/सेकेंड~300°/सेकेंड मध्य फ्रेम: 0.01°/सेकेंड~200°/सेकेंड बाहरी फ़्रेम: 0.01°/सेकेंड~200°/सेकेंड |
| दर सटीकता | ω≤1°/s: 2*10⁻³ (1° औसत) 1°/s≤ω<10°/s: 2*10⁻⁴ (10° औसत) ω≥10°/s: 2*10⁻⁵ (360° औसत) |
| अधिकतम कोणीय त्वरण | आंतरिक फ़्रेम: ≥200°/s² मध्य फ़्रेम: ≥100°/s² बाहरी फ़्रेम: ≥100°/s² |
| उपयोगकर्ता पर्ची की अंगूठी | अनुकूलन |
