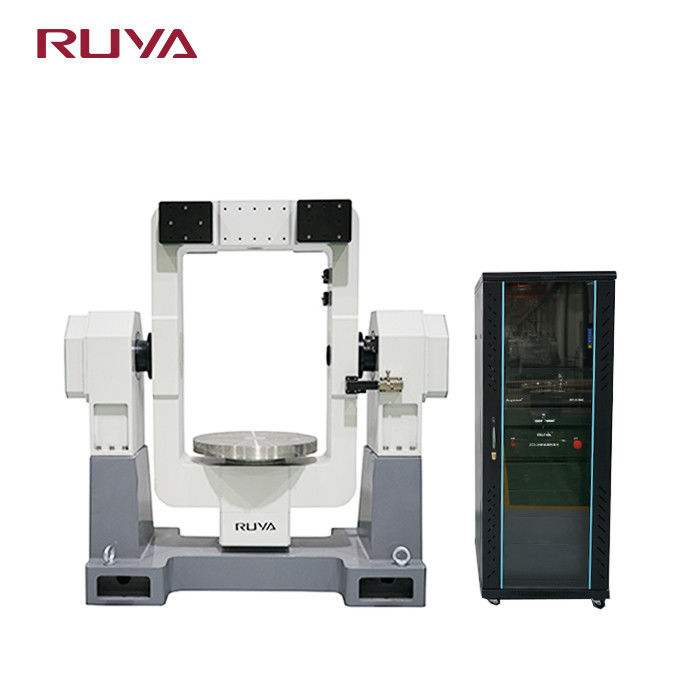

2DT450GZ दो अक्षीय टेबलटॉप ट्रैकिंग टर्नटेबल मोशन टेस्ट उपकरण
उत्पाद का वर्णन
दो अक्षीय ट्रैकिंग टर्नटेबल एक उच्च परिशुद्धता वाले दो आयामी परीक्षण उपकरण है जो अज़ीमुथ अक्ष (X) और पिच अक्ष (Y) पर दो डिग्री की स्वतंत्रता की गति प्रणाली से लैस है।जो जटिल गति पथों का सही ढंग से अनुकरण कर सकता है. यह एक टेबलटॉप डिजाइन को अपनाता है और विभिन्न परिशुद्धता घटकों और घटकों के साथ संगत है। इसका प्रयोगात्मक परिदृश्यों में व्यापक रूप से उपयोग किया जाता है जैसे कि स्थिति कैलिब्रेशन, दर स्विंग परीक्षण,और गतिशील ट्रैकिंगइसका स्थिर और विश्वसनीय प्रदर्शन वैज्ञानिक अनुसंधान, सैन्य उद्योग, एयरोस्पेस और अन्य क्षेत्रों के लिए सटीक परीक्षण समर्थन प्रदान करता है,और उच्च प्रदर्शन गति सिमुलेशन और कार्यात्मक सत्यापन के लिए एक आदर्श मंच है.
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
30 किलो |
|
2 |
तालिका व्यास |
Ф450 मिमी |
|
3 |
टेबल की समतलता |
0.02 मिमी |
|
4 |
तालिका का प्रवाह |
0.02 मिमी |
|
5 |
दो-अक्ष की घूर्णन सटीकता |
±3′′ |
|
6 |
दो-अक्ष की लंबवतता |
±3′′ |
|
7 |
दो-अक्ष का प्रतिच्छेदन |
Ф0.5 मिमी व्यास की गेंद |
|
8
|
कोणीय स्थिति की स्थिति की त्रुटि
|
बाहरी फ्रेम:±3′′; |
|
आंतरिक फ्रेम:±2′′; |
||
|
9 |
कोणीय स्थिति की स्थिति दोहराव |
±1.5′′ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.001°/s~15°/s; |
|
बाहरी फ्रेम:0.001°/s~15°/s; |
||
|
11
|
कोण घूर्णन सीमा
|
बाहरी फ्रेम: ±90° |
|
आंतरिक फ्रेमः ±170° |
||
|
12
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
13
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥50°/s2; |
|
बाहरी फ्रेम:≥50°/s2 |
||
|
14 |
वजन |
380 किलो |
