| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 3DT500-AH |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

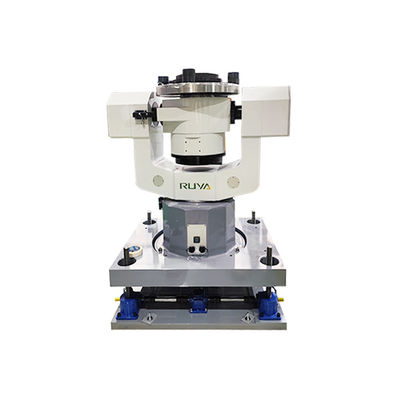

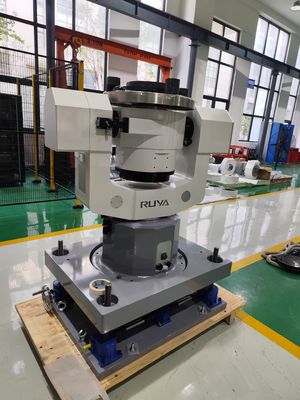

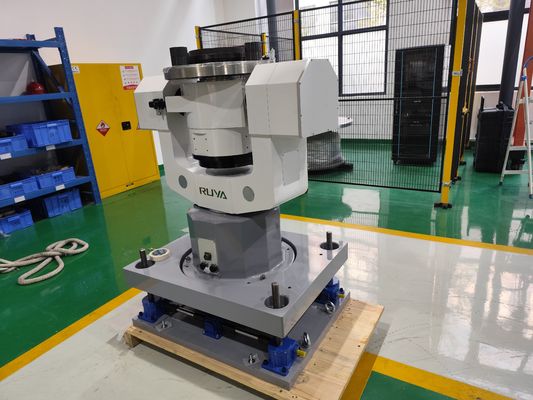

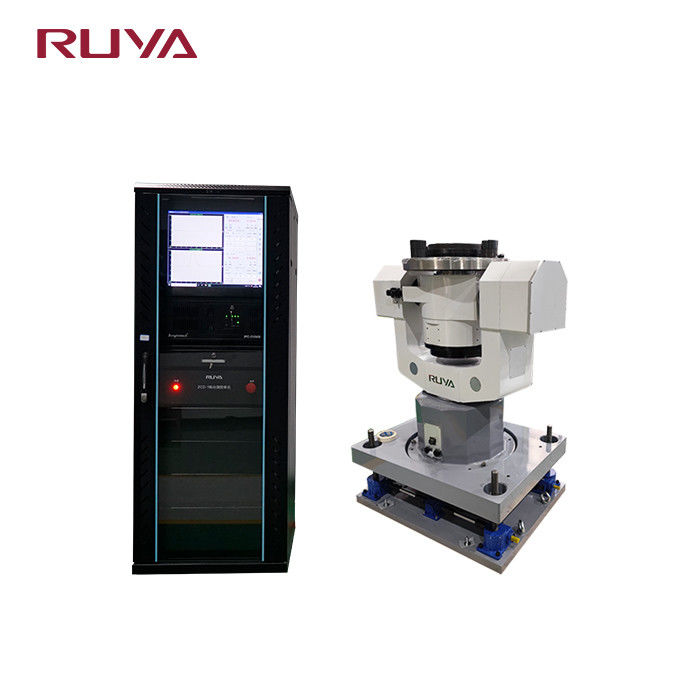

3DT500-AH तीन अक्ष विद्युत लिफ्टिंग टर्नटेबल
उत्पाद का वर्णन
तीन-अक्षीय इलेक्ट्रिक लिफ्टिंग टर्नटेबल एक उच्च-सटीक उपकरण है जो रोटेशन और लिफ्टिंग कार्यों को एकीकृत करता है। यह पिच, रोल और याव की तीन-अक्ष स्वतंत्र गति का समर्थन करता है।इलेक्ट्रिक लिफ्टिंग मॉड्यूल के साथ संयुक्त, यह बहुआयामी लचीला समायोजन का एहसास कर सकता है। यह व्यापक रूप से एयरोस्पेस घटक परीक्षण, सैन्य लक्ष्य सिमुलेशन, वैज्ञानिक अनुसंधान प्रयोगों में उपयोग किया जाता है,जटिल परिदृश्यों में स्थिति और गति नियंत्रण की जरूरतों को पूरा करने के लिए औद्योगिक स्वचालन और अन्य क्षेत्रोंइसकी उच्च स्थिरता, सटीक प्रतिक्रिया और मॉड्यूलर डिजाइन उपयोगकर्ताओं को सटीक परीक्षण और स्वचालित उत्पादन की सुविधा के लिए कुशल और विश्वसनीय समाधान प्रदान करते हैं।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
50 किलो |
|
2 |
तालिका व्यास |
Ф500 मिमी |
|
3 |
टेबल की समतलता |
0.02 मिमी |
|
4 |
तालिका का प्रवाह |
0.02 मिमी |
|
5 |
तीन-अक्ष की घूर्णन सटीकता |
±3′′ |
|
6 |
त्रि-अक्ष की लंबवतता |
±3′′ |
|
7 |
तीन-अक्ष का प्रतिच्छेदन |
Ф0.5 मिमी व्यास की गेंद |
|
8 |
कोणीय स्थिति की स्थिति की त्रुटि |
±5′′ |
|
9 |
कोणीय स्थिति की स्थिति दोहराव |
±2′′ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.01°/s~100°/s; |
|
मध्य फ्रेम:0.01°/s~100°/s; |
||
|
बाहरी फ्रेम:0.01°/s~50°/s; |
||
|
11
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
12
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥ 150°/s2 |
|
मध्य फ्रेम:≥100°/s2 |
||
|
बाहरी फ्रेम:≥50°/s2 |
||
|
13 |
उठाने की सीमा |
0~200 मिमी |
|
14 |
उपयोगकर्ता स्लिप रिंग |
अनुकूलन योग्य |
वीडियो
|
|
