| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2-STGZ100 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

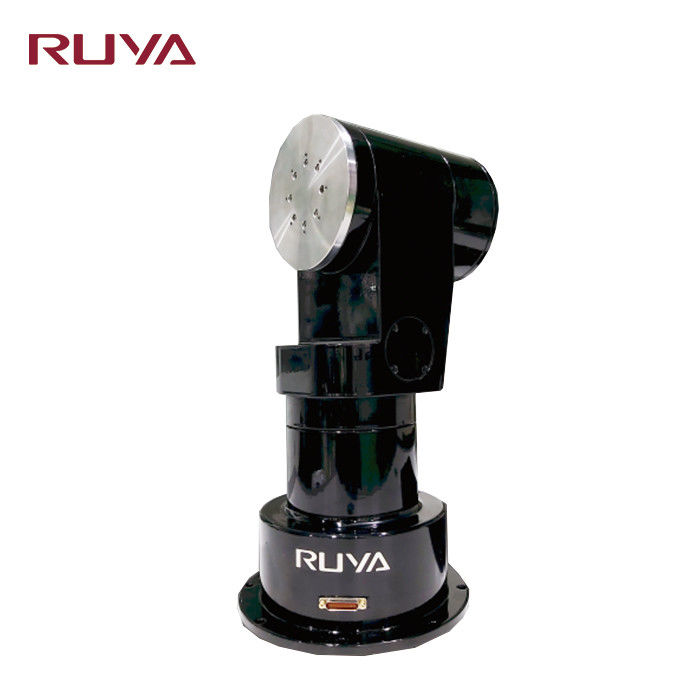

2-STGZ100 हल्के भार ट्रैकिंग टर्नटेबल
उत्पाद का वर्णन
प्रकाश भार ट्रैकिंग टर्नटेबल एक एकल-बांह पिच अक्ष और एक घूर्णी क्षैतिज अक्ष का उपयोग करता है। इसमें ले जाने वाला ऑप्टिकल लेंस केवल 100 मिमी व्यास का है और इसका वजन 10 किलोग्राम से कम है।टर्नटेबल के घूर्णन सीधे एक मोटर द्वारा संचालित है, और मोटर और शाफ्ट सिस्टम के बीच यांत्रिक इंटरफेस को मोटर अनुसंधान इकाई के साथ समन्वय में निर्धारित किया जाना चाहिए।
इस ट्रैकिंग टर्नटेबल का उपयोग ड्रोन सस्पेंशन के लिए किया जा सकता है।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
10 किलो |
|
2
|
कोण घूर्णन सीमा
|
क्षितिज:±170° |
|
पिच:±80° |
||
|
3 |
दो-अक्ष की घूर्णन सटीकता |
±3′′ |
|
4 |
कोणीय स्थिति की स्थिति की त्रुटि |
±3′′ |
|
5 |
कोणीय स्थिति की स्थिति दोहराव |
±2′′ |
|
6 |
कोणीय स्थिति का संकल्प |
0.0001° |
|
7
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
8
|
सटीक ट्रैकिंग गति बनाए रखें
|
10°/s≥azimuth≥1′′/s; |
|
5°/s≥पिच≥1′′/s |
||
|
9
|
अधिकतम कोणीय त्वरण
|
पिच:≥2°/s2; |
|
क्षितिज:≥6°/s2 |
||
|
10 |
कोड डिस्क संकल्प |
1′′ |
|
11 |
शून्य बिंदु |
कोड डिस्क शून्य बिंदु के साथ |
|
12 |
तारकीय लक्ष्यों के लिए, ओपन-लूप ट्रैकिंग सटीकता (आरएमएस) |
10 सेकंड के भीतर त्रुटि <0.5′′, 60 मिनट के भीतर त्रुटि <1′′; |
|
13 |
अंतरिक्ष लक्ष्यों के लिए, ओपन-लूप ट्रैकिंग सटीकता (आरएमएस) |
एकल अक्ष <5′′ |
वीडियो
|
|
