| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2DT650GZ-B |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |
DT650GZ-B दो-अक्ष ट्रैकिंग टर्नटेबल ऑप्टोइलेक्ट्रॉनिक डिवाइस
उत्पाद का वर्णन

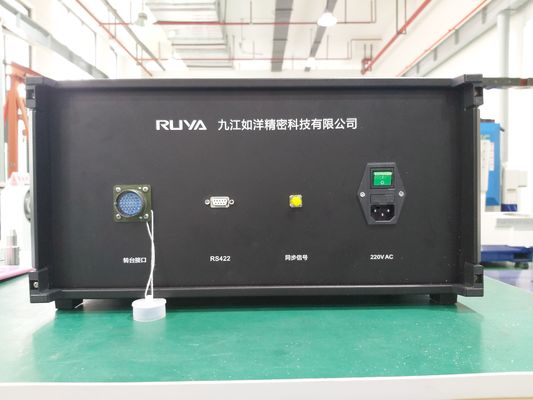

2DT650GZ-B ऑप्टोइलेक्ट्रॉनिक उपकरण में एक यांत्रिक मंच और एक नियंत्रण बॉक्स होता है। नियंत्रण बॉक्स और यांत्रिक मंच केबलों के माध्यम से जुड़े होते हैं।नियंत्रण बॉक्स एक RS422 संचार इंटरफ़ेस है और मेजबान कंप्यूटर के साथ संवाद कर सकते हैं.

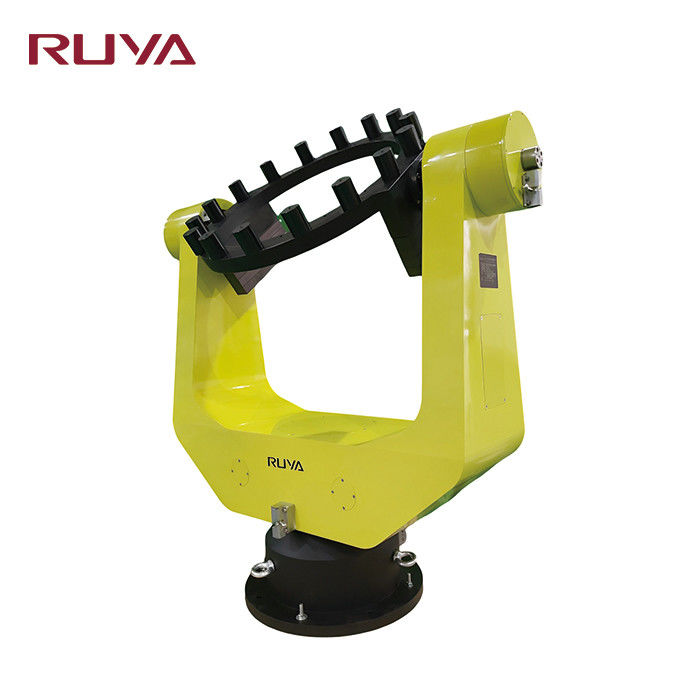

यांत्रिक प्लेटफार्म शरीर एक ऊपर-नीचे की ऊर्ध्वाधर संरचना को अपनाता है। ऊपरी भाग पिच अक्ष घटक है और निचला भाग अज़ीमुथ अक्ष घटक है।नियंत्रण बॉक्स कोण संकल्प जैसे सर्किट मॉड्यूल है, मोटर ड्राइव, शक्ति रूपांतरण, और धारावाहिक संचार।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
100 किलो |
|
2 |
तालिका व्यास |
Ф650 मिमी |
|
3 |
टेबल की समतलता |
0.02 मिमी |
|
4 |
तालिका का प्रवाह |
0.02 मिमी |
|
5 |
दो-अक्ष की घूर्णन सटीकता |
±3′′ |
|
6 |
दो-अक्ष की लंबवतता |
±3′′ |
|
7 |
दो-अक्ष का प्रतिच्छेदन |
Ф0.5 मिमी व्यास की गेंद |
|
8
|
कोणीय स्थिति की स्थिति की त्रुटि
|
बाहरी फ्रेम:±5′′; |
|
आंतरिक फ्रेम:±5′′; |
||
|
9 |
कोणीय स्थिति की स्थिति दोहराव |
±2′′ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.001°/s~100°/s; |
|
बाहरी फ्रेम:0.001°/s~100°/s; |
||
|
11
|
कोण घूर्णन सीमा
|
बाहरी फ्रेम:निरंतर घूर्णन |
|
आंतरिक फ्रेम:±90° |
||
|
12
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
13
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥30°/s2; |
|
बाहरी फ्रेम:≥30°/s2 |
||
|
