| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2-stgz/1 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

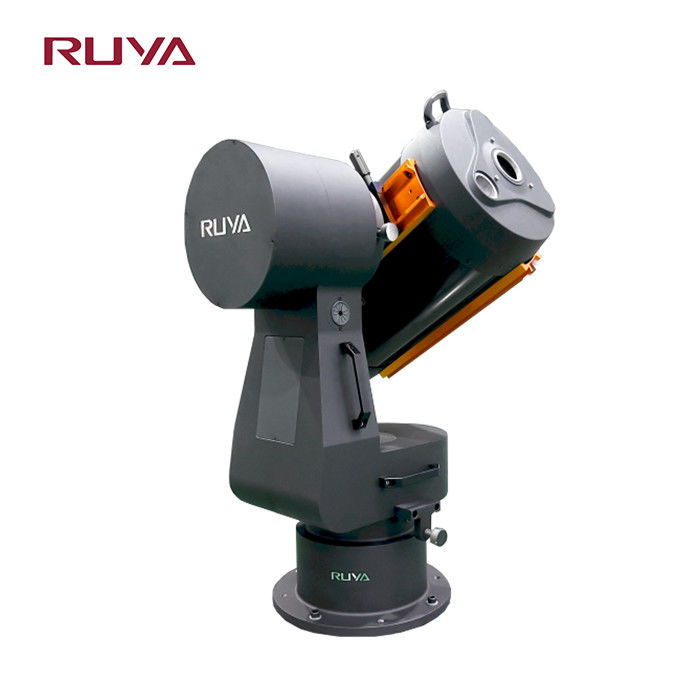

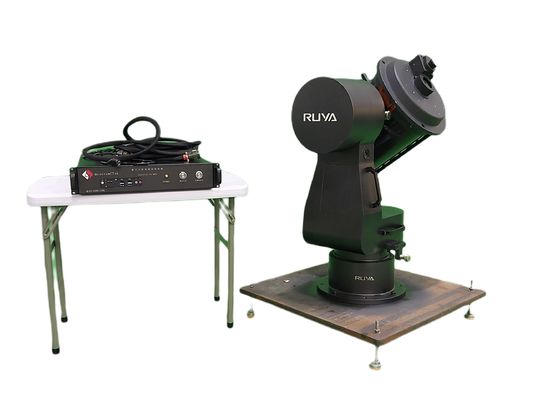

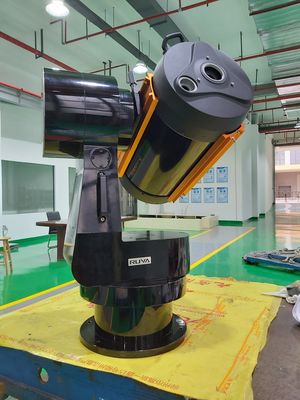

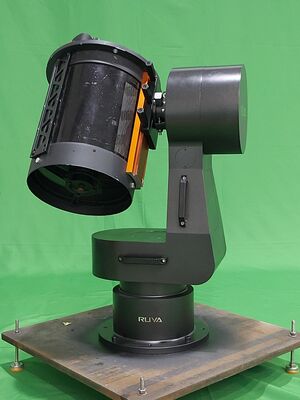

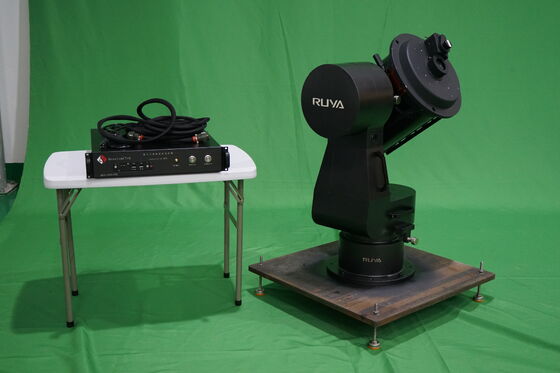

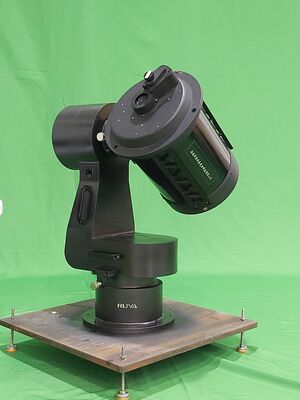

2-STGZ/1 डायरेक्ट ड्राइव डबल-एक्सिस ट्रैकिंग टर्नटेबल
उत्पाद का वर्णन
2-STGZ/1 डायरेक्ट ड्राइव ड्यूल-एक्सिस ट्रैकिंग टर्नटेबल में अज़ीमुथ अक्ष और पिच अक्ष में दो डिग्री की स्वतंत्रता है। यह TL प्रकार का दो आयामी ट्रैकिंग उपकरण है।एक उपकरण जो उपग्रह की ओर इशारा करने और जमीन पर स्थिति का अनुकरण करता है जबकि पृथ्वी के घूर्णन के प्रभाव को समाप्त करता हैइसका उपयोग क्वांटम संचार ग्राउंड रिसीविंग स्टेशन के रूप में किया जा सकता है और क्वांटम उपग्रह ट्रांसमीटर के साथ मिलकर यह उपग्रह-भूमि क्वांटम संचार को पूरा कर सकता है।उपयोगकर्ता के सॉफ्टवेयर नियंत्रण और गाइड डिजाइन के साथ सहयोग करना, दो आयामी ट्रैकिंग टर्नटेबल में उपग्रहों को ट्रैक करने की क्षमता है।
1. L-आकार की संरचना को अपनाते हुए, इसमें लोड स्थापना में बहुत लचीलापन है;
2उच्च-सटीक एन्कोडरों का उपयोग ट्रैकिंग सटीकता की उच्च विश्वसनीयता सुनिश्चित करता है;
3डीसी मोटर्स और ड्राइव ट्रांसमिशन लिंक को कम करते हैं और यह सुनिश्चित करते हैं कि सिस्टम में कोई ट्रांसमिशन त्रुटि न हो;
4उपकरण की मुख्य संरचना विमानन कास्ट एल्यूमीनियम मिश्र धातु सामग्री से बनी है, जो हल्की और स्थिर है।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
30 किलो |
|
2 |
कोण घूर्णन सीमा |
बाहरी फ्रेम:±358° |
|
आंतरिक फ्रेम:-5°~+95° |
||
|
3 |
दो-अक्ष की घूर्णन सटीकता |
±3′′ |
|
4 |
कोणीय स्थिति की स्थिति की त्रुटि |
±3′′ |
|
5 |
कोणीय स्थिति की स्थिति दोहराव |
±2′′ |
|
6 |
दर सटीकता |
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
7 |
सटीक ट्रैकिंग गति बनाए रखें |
क्षितिज:≥2°/सेकंड, अधिकतम≥10°/सेकंड, |
|
पिच:≥1°/s, अधिकतम ≥4°/s; |
||
|
8 |
अधिकतम कोणीय त्वरण |
आंतरिक फ्रेम:≥1°/s2 |
|
बाहरी फ्रेम:≥1°/s2 |
||
|
9 |
कोड डिस्क संकल्प |
1′′ |
|
10 |
शून्य बिंदु |
कोड डिस्क शून्य बिंदु के साथ |
|
11 |
तारकीय लक्ष्यों के लिए, ओपन-लूप ट्रैकिंग सटीकता (आरएमएस) |
10 सेकंड के भीतर त्रुटि <0.5′′, 60 मिनट के भीतर त्रुटि <1′′; |
|
12 |
अंतरिक्ष लक्ष्यों के लिए, ओपन-लूप ट्रैकिंग सटीकता (आरएमएस) |
एकल अक्ष <5′′ |
वीडियो
|
|
