| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2DTGZ280C |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

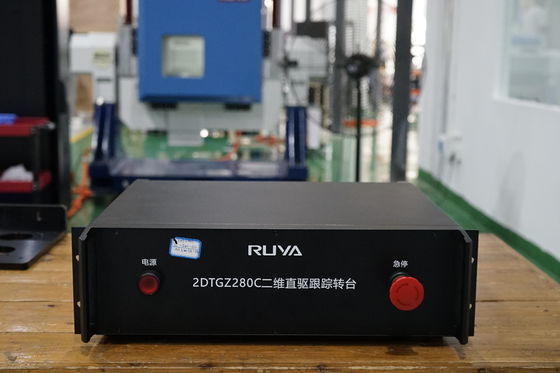

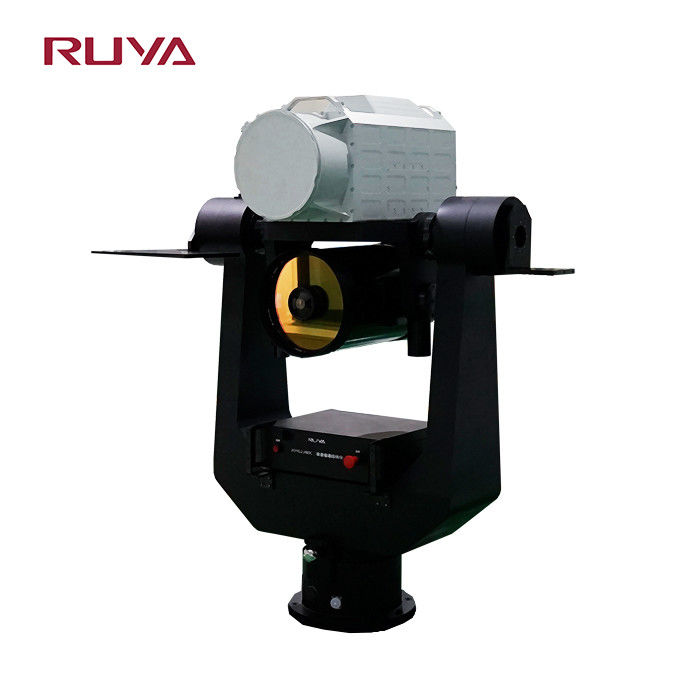

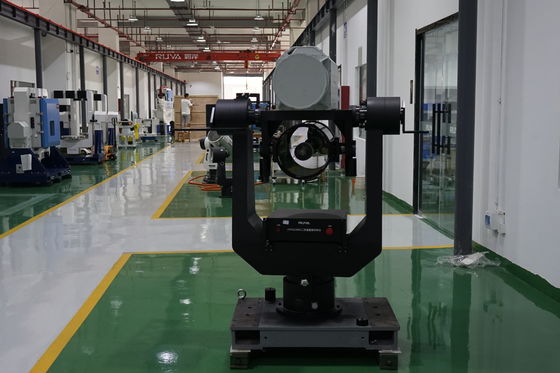

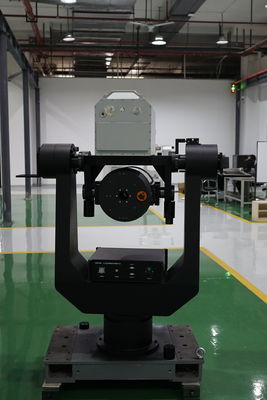

2DTGZ280C डबल-अक्ष उपग्रह ट्रैकिंग टर्नटेबल 80 किलोग्राम पेलोड के साथ
उत्पाद का वर्णन
2DTGZ280C dual-axis tracking turntable adopts a high-rigidity tabletop design and is equipped with an azimuth axis (X) and pitch axis (Y) dual-degree-of-freedom motion system to meet the dynamic testing needs of precision components, ऑप्टिकल घटक और जड़ता नेविगेशन उपकरण। डिवाइस स्थिति नियंत्रण, दर स्विंग और गतिशील ट्रैकिंग मोड का समर्थन करता है।उच्च संकल्प एन्कोडर और कम घर्षण ड्राइव प्रौद्योगिकी का संयोजन परीक्षण प्रक्रिया के दौरान कोई वापसी त्रुटि सुनिश्चित करता है, वैज्ञानिक अनुसंधान संस्थानों के लिए एक विश्वसनीय गतिशील परीक्षण मंच प्रदान करता है।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
80 किलो |
|
2
|
कोण घूर्णन सीमा
|
बाहरी फ्रेम:± 355° |
|
आंतरिक फ्रेम:-20°~+95° |
||
|
3 |
दो-अक्ष की घूर्णन सटीकता |
±3′′ |
|
4 |
दो-अक्ष की लंबवतता |
±3′′ |
|
5 |
कोणीय स्थिति की स्थिति की त्रुटि |
±3′′ |
|
6 |
कोणीय स्थिति की स्थिति दोहराव |
±2′′ |
|
7
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
8
|
सटीक ट्रैकिंग गति बनाए रखें
|
अभिविन्यासः ≥2°/s, अधिकतम ≥10°/s |
|
पिचः ≥1°/सेकंड, अधिकतम ≥4°/सेकंड; |
||
|
9
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेमः ≥1°/s2 |
|
बाहरी फ्रेमः ≥1°/s2 |
||
|
10 |
कोड डिस्क संकल्प |
1′′ |
|
11 |
शून्य बिंदु |
कोड डिस्क शून्य बिंदु के साथ |
|
12 |
तारकीय लक्ष्यों के लिए, ओपन-लूप ट्रैकिंग सटीकता (आरएमएस) |
10 सेकंड के भीतर त्रुटि <0.5′′, 60 मिनट के भीतर त्रुटि <1′′; |
|
13 |
अंतरिक्ष लक्ष्यों के लिए, ओपन-लूप ट्रैकिंग सटीकता (आरएमएस) |
एकल अक्ष<3′′ |
वीडियो
|
|
