| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 3DT420 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

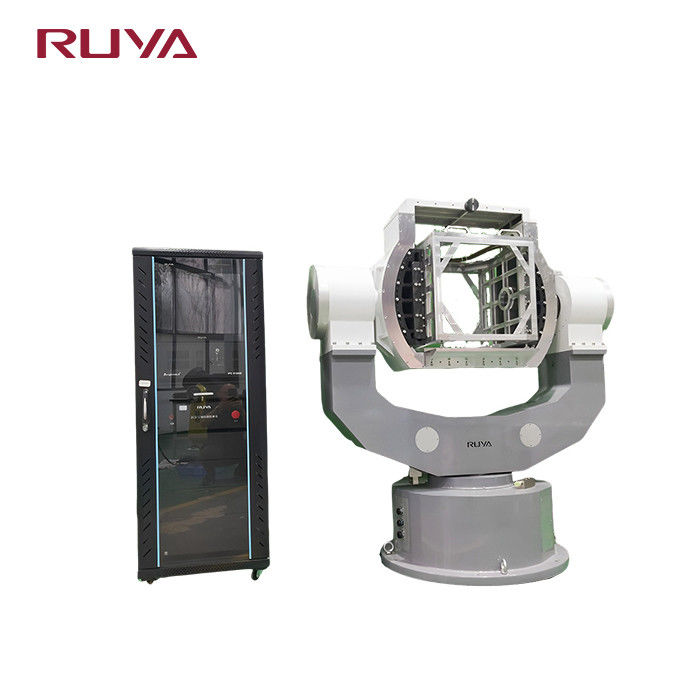

3DT420 तीन-अक्ष टर्रे परीक्षण कैलिब्रेशन टर्नटेबल
उत्पाद का वर्णन
एक निश्चित दो अक्षीय फोटोइलेक्ट्रिक टर्रे उपकरण को ऑफलाइन कैलिब्रेशन परीक्षण की आवश्यकता होती है और तीन अक्षीय परीक्षण टर्नटेबल प्रणाली से लैस होने की आवश्यकता होती है।तीन अक्षीय परीक्षण टर्नटेबल के घूर्णन रेंज और स्थिति सटीकता गति रेंज और बुर्ज की स्थिरता सटीकता से बेहतर होना चाहिए.
चूंकि बुर्ज में केवल दो डिग्री की स्वतंत्रता होती है, अज़ीमुथ और पिच, इसलिए तीन-अक्षीय टर्नटेबल की रोल अक्ष के लिए सटीकता और गतिशीलता सूचकांक की कोई आवश्यकता नहीं है।यह केवल आवश्यक है कि धुरी प्रणाली में एक घूर्णन समारोह हो.
उत्पाद पैरामीटर
| विनिर्देश | ||
| 1 | भार भार | ≤ 65 किलो |
| 2 | तीन-अक्ष की घूर्णन सटीकता | ±3′′ |
| 3 | त्रि-अक्ष की लंबवतता | ±3′′ |
| 4 | तीन-अक्ष का प्रतिच्छेदन | Ф0.5 मिमी व्यास की गेंद |
| 5 | कोणीय स्थिति की स्थिति की त्रुटि | आंतरिक फ्रेम:कोई गतिशील सूचकांक आवश्यकता नहीं |
| मध्य फ्रेम:±4′′; | ||
| बाहरी फ्रेम:±4′′; | ||
| 6 | दर सीमा | आंतरिक फ्रेम:मैनुअल; |
| मध्य फ्रेम:≥20°/s; | ||
| बाहरी फ्रेम:≥20°/s; | ||
| 7 | रोटेशन रेंज | आंतरिक फ्रेम:±10° |
| मध्य फ्रेम:-10°~+150° | ||
| बाहरी फ्रेम:± 150° | ||
| 8 | अधिकतम कोणीय त्वरण | आंतरिक फ्रेम:मैनुअल; |
| मध्य फ्रेम:≥20°/s2; | ||
| बाहरी फ्रेम:≥20°/s2 | ||
| 9 | उपयोगकर्ता स्लिप रिंग | अनुकूलन योग्य |
| 10 | फोटोइलेक्ट्रिक टॉवर का अधिकतम आकार | Ф420×680 |
|
|
