| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2DT450-A |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

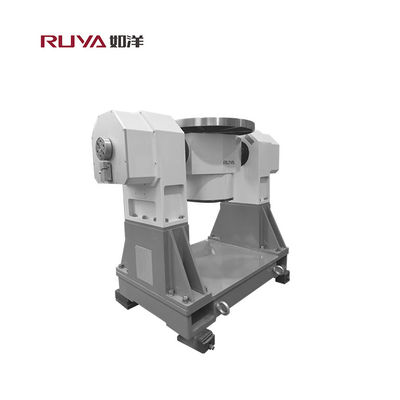

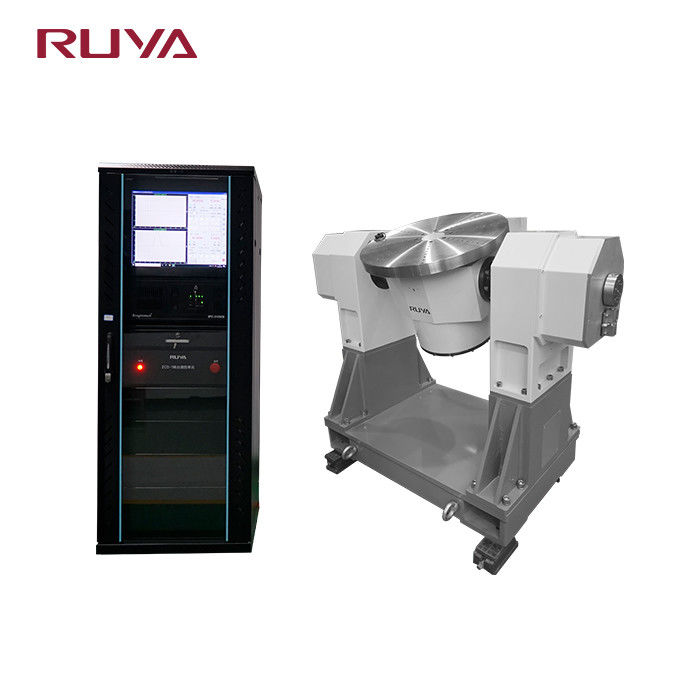

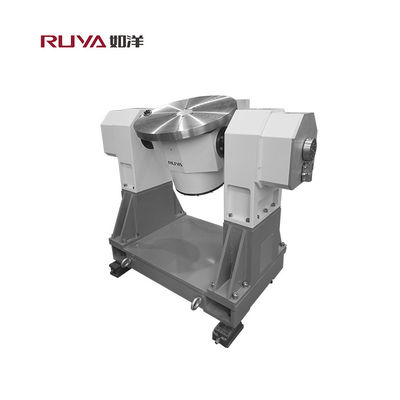

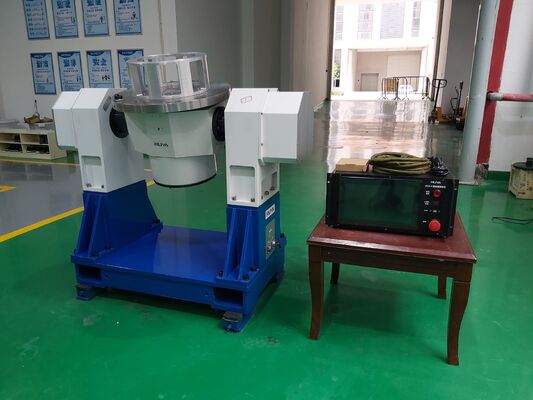

2DT450-A दो-अक्षीय इलेक्ट्रिक रेट पोजीशन टर्नटेबल
उत्पाद विवरण
दो-अक्षीय इलेक्ट्रिक टर्नटेबल अज़ीमुथ अक्ष और पिच अक्ष को एकीकृत करता है, पूरी तरह से स्वचालित उच्च-सटीक गति नियंत्रण प्रदान करता है, और इसका व्यापक रूप से एयरोस्पेस, फोटोइलेक्ट्रिक डिटेक्शन और मार्गदर्शन प्रणालियों के प्रदर्शन परीक्षण में उपयोग किया जाता है। टेबलटॉप विभिन्न प्रकार के फिक्स्चर के साथ संगत है, जो विभिन्न आकारों के परीक्षण के तहत भागों के लिए उपयुक्त है, और दर स्विंग, गतिशील ट्रैकिंग और पर्यावरणीय अनुकूलन परीक्षणों को प्रभावी ढंग से पूरा कर सकता है, जिससे उत्पाद की विश्वसनीयता और परीक्षण दक्षता में सुधार करने में मदद मिलती है।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार वजन |
30Kg |
|
2 |

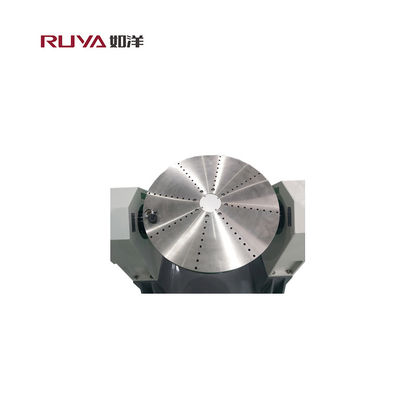

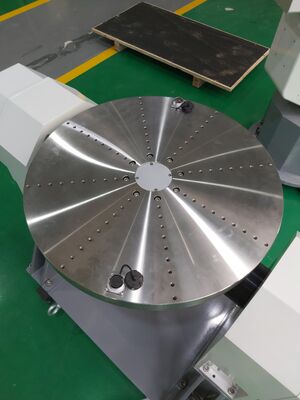

टेबल व्यास |
Ф450mm |
|
3 |
टेबल समतलता |
0.02mm |
|
4 |
टेबल रनआउट |
0.02mm |
|
5 |
दो-अक्ष की घूर्णी सटीकता |
±3″ |
|
6 |
दो-अक्ष की लंबवतता |
±3″ |
|
7 |
दो-अक्ष का प्रतिच्छेदन |
Ф0.5mm व्यास की गेंद |
|
8
|
कोणीय स्थिति की स्थिति त्रुटि
|
बाहरी फ्रेम:±3″； |
|
आंतरिक फ्रेम:±3″； |
||
|
9 |
कोणीय स्थिति की स्थिति दोहराव |
±2″ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.01°/s~800°/s； |
|
बाहरी फ्रेम:0.01°/s~300°/s； |
||
|
11
|
दर सटीकता
|
ω≤1°/s , 2×10-3 (1° औसत) |
|
1°/s≤ω<10°/s , 2×10-4 (10° औसत) |
||
|
ω≥10°/s , 2×10-5 (360° औसत) |
||
|
12
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥200°/s² |
|
बाहरी फ्रेम:≥100°/s² |
||
|
13 |
उपयोगकर्ता स्लिप रिंग |
अनुकूलन योग्य |
|
14 |
वजन |
≤750Kg |
|
15 |
टेबल बॉडी आयाम |
1320×700×960 mm |
|
| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2DT450-A |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | लकड़ी का डिब्बा |
| भुगतान की शर्तें: | टी/टी |
2DT450-A दो-अक्षीय इलेक्ट्रिक रेट पोजीशन टर्नटेबल
उत्पाद विवरण
दो-अक्षीय इलेक्ट्रिक टर्नटेबल अज़ीमुथ अक्ष और पिच अक्ष को एकीकृत करता है, पूरी तरह से स्वचालित उच्च-सटीक गति नियंत्रण प्रदान करता है, और इसका व्यापक रूप से एयरोस्पेस, फोटोइलेक्ट्रिक डिटेक्शन और मार्गदर्शन प्रणालियों के प्रदर्शन परीक्षण में उपयोग किया जाता है। टेबलटॉप विभिन्न प्रकार के फिक्स्चर के साथ संगत है, जो विभिन्न आकारों के परीक्षण के तहत भागों के लिए उपयुक्त है, और दर स्विंग, गतिशील ट्रैकिंग और पर्यावरणीय अनुकूलन परीक्षणों को प्रभावी ढंग से पूरा कर सकता है, जिससे उत्पाद की विश्वसनीयता और परीक्षण दक्षता में सुधार करने में मदद मिलती है।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार वजन |
30Kg |
|
2 |
टेबल व्यास |
Ф450mm |
|
3 |
टेबल समतलता |
0.02mm |
|
4 |
टेबल रनआउट |
0.02mm |
|
5 |
दो-अक्ष की घूर्णी सटीकता |
±3″ |
|
6 |
दो-अक्ष की लंबवतता |
±3″ |
|
7 |
दो-अक्ष का प्रतिच्छेदन |
Ф0.5mm व्यास की गेंद |
|
8
|
कोणीय स्थिति की स्थिति त्रुटि
|
बाहरी फ्रेम:±3″； |
|
आंतरिक फ्रेम:±3″； |
||
|
9 |
कोणीय स्थिति की स्थिति दोहराव |
±2″ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.01°/s~800°/s； |
|
बाहरी फ्रेम:0.01°/s~300°/s； |
||
|
11
|
दर सटीकता
|
ω≤1°/s , 2×10-3 (1° औसत) |
|
1°/s≤ω<10°/s , 2×10-4 (10° औसत) |
||
|
ω≥10°/s , 2×10-5 (360° औसत) |
||
|
12
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥200°/s² |
|
बाहरी फ्रेम:≥100°/s² |
||
|
13 |
उपयोगकर्ता स्लिप रिंग |
अनुकूलन योग्य |
|
14 |
वजन |
≤750Kg |
|
15 |
टेबल बॉडी आयाम |
1320×700×960 mm |
