| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2DT400-A02 |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

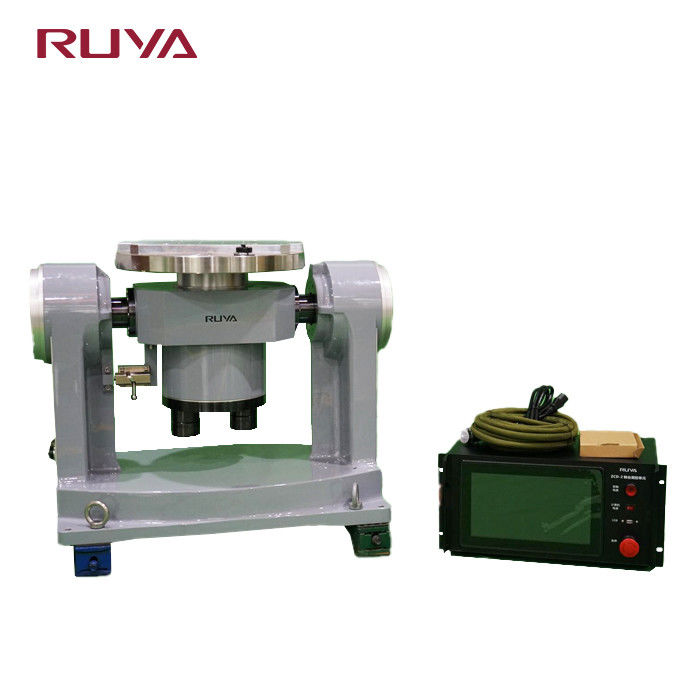

2DT400-A02 दो-अक्ष आंतरिक अंगूठी उच्च गति इलेक्ट्रिक टर्नटेबल
उत्पाद का वर्णन
दो अक्षीय आंतरिक अंगूठी उच्च गति इलेक्ट्रिक टर्नटेबल एक उच्च परिशुद्धता दो आयामी गति परीक्षण उपकरण है जो अज़ीमुथ अक्ष (X) और पिच अक्ष (Y) में दो डिग्री स्वतंत्रता से लैस है,जो निरंतर घूर्णन और बड़े कोण पिच समायोजन का एहसास कर सकते हैंयह सुचारू संचालन और सटीक स्थिति सुनिश्चित करने के लिए उच्च कठोरता और कम घर्षण विशेषताओं के साथ एक परिशुद्धता सर्वो ड्राइव प्रणाली को अपनाता है।यह जड़ता नेविगेशन में गतिशील प्रदर्शन सत्यापन के लिए उपयुक्त है, फोटोइलेक्ट्रिक ट्रैकिंग, रडार परीक्षण और अन्य क्षेत्रों. टेबल मजबूत भार क्षमता है, अनुकूलित डिजाइन का समर्थन करता है, और स्विंग को पूरा करता है,विभिन्न परिशुद्धता घटकों की दर ट्रैकिंग और स्थिति स्थिरता परीक्षण आवश्यकताएंयह वैज्ञानिक अनुसंधान और औद्योगिक परीक्षण के लिए एक आदर्श मंच है।
उत्पाद पैरामीटर
|
विनिर्देश |
||
|
1 |
भार भार |
15 किलो |
|
2 |
तालिका व्यास |
एफ400 मिमी |
|
3 |
टेबल की समतलता |
0.02 मिमी |
|
4 |
तालिका का प्रवाह |
0.02 मिमी |
|
5 |
दो-अक्ष की घूर्णन सटीकता |
±3′′ |
|
6 |
दो-अक्ष की लंबवतता |
±3′′ |
|
7 |
दो-अक्ष का प्रतिच्छेदन |
Ф0.5 मिमी व्यास की गेंद |
|
8
|
कोणीय स्थिति की स्थिति की त्रुटि
|
बाहरी फ्रेम:±3′′ |
|
आंतरिक फ्रेम:±2′′ |
||
|
9 |
कोणीय स्थिति की स्थिति दोहराव |
±2′′ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.01°/s~3600°/s; |
|
बाहरी फ्रेम:0.01°/s~400°/s; |
||
|
11
|
दर सटीकता
|
ω≤1°/s, 2×10-3 (1° औसत)) |
|
1°/s≤ω<10°/s, 2×10-4 (10° औसत) |
||
|
ω≥10°/s, 2×10-5 (360° औसत) |
||
|
12
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥200°/s2 |
|
बाहरी फ्रेम:≥100°/s2 |
||
|
13 |
उपयोगकर्ता स्लिप रिंग |
अनुकूलन योग्य |
|
14 |
वजन |
≤200 किलोग्राम |
