| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | 2DT350-A |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-4 महीने |
| भुगतान की शर्तें: | टी/टी |

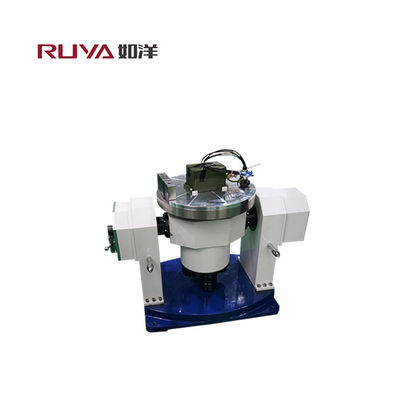

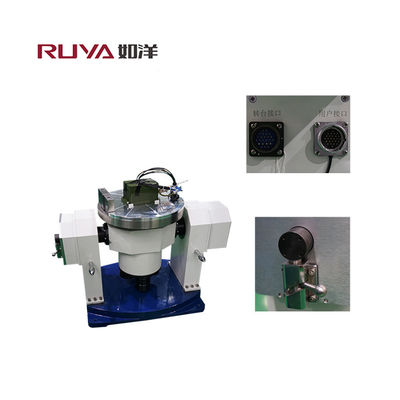

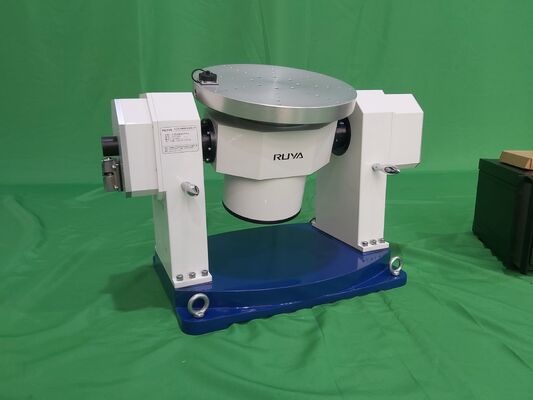

U-T संरचना 2DT350-A छोटा दोहरी-अक्षीय इलेक्ट्रिक टर्नटेबल
उत्पाद विवरण

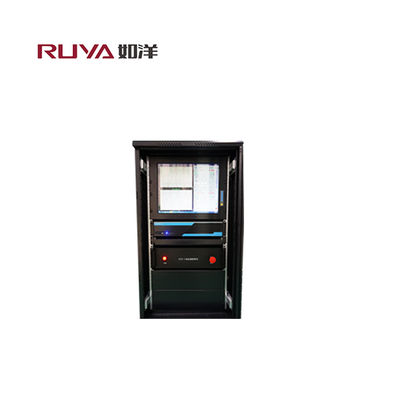

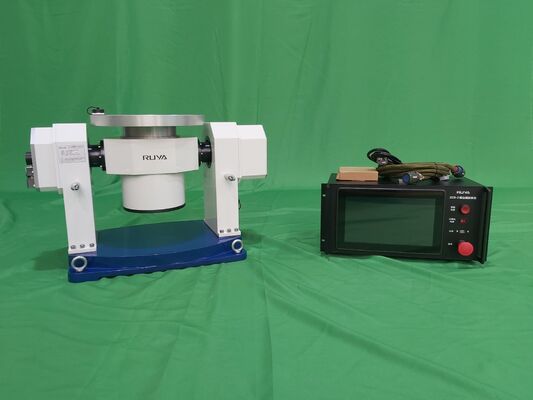

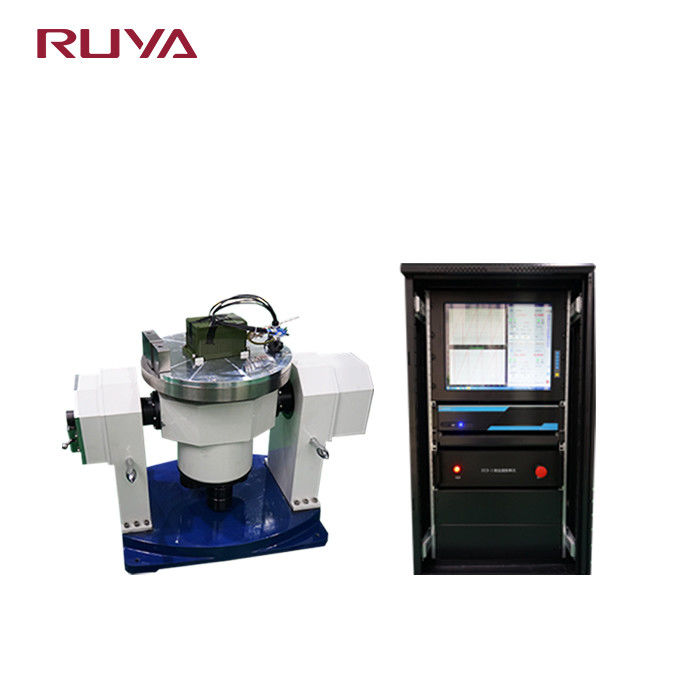

दोहरी-अक्षीय टर्नटेबल एक यांत्रिक टेबल बॉडी और एक माप और नियंत्रण प्रणाली से बना है। यह एक U-T संरचना और एक सटीक यांत्रिक शाफ्ट प्रणाली को अपनाता है। इसमें स्थिति, दर और कम-आवृत्ति साइनसोइडल स्विंग गति है। यह मापे जा रहे भार के लिए सटीक क्षैतिज और स्थिति बेंचमार्क प्रदान कर सकता है। यह जड़त्वीय प्रणालियों के स्थैतिक परीक्षण और अंशांकन के लिए एकल-अक्षीय और दोहरी-अक्षीय स्थिति और दर बेंचमार्क प्रदान करता है। यह जड़त्वीय मार्गदर्शन के बहु-स्थिति माप और दर का पता लगाने के कार्यों का समर्थन करता है, और जड़त्वीय नेविगेशन रवैया परीक्षण सटीकता 0.06° है।
उत्पाद पैरामीटर
|
विशिष्टता |
||
|
1 |
भार वजन |
20Kg |
|
2 |

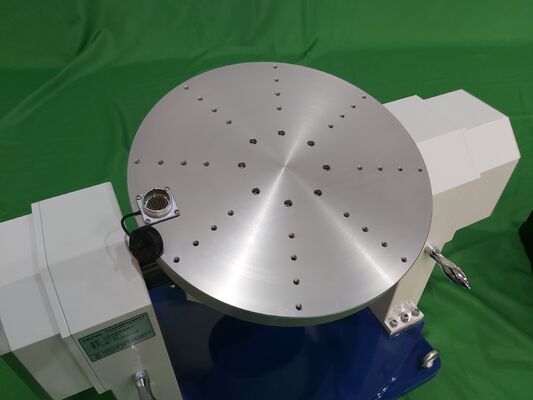

टेबल व्यास |
Ф350mm |
|
3 |
टेबल सपाटता |
0.02mm |
|
4 |
टेबल रनआउट |
0.02mm |
|
5 |
दोहरी-अक्ष की घूर्णी सटीकता |
±3″ |
|
6 |
दोहरी-अक्ष की लंबवतता |
±3″ |
|
7 |
दोहरी-अक्ष का प्रतिच्छेदन |
Ф0.5mm व्यास की गेंद |
|
8
|
कोणीय स्थिति की स्थिति त्रुटि
|
बाहरी फ्रेम:±3″； |
|
आंतरिक फ्रेम:±3″； |
||
|
9 |
कोणीय स्थिति की स्थिति पुनरावृत्ति |
±2″ |
|
10
|
दर सीमा
|
आंतरिक फ्रेम:0.01°/s~200°/s； |
|
बाहरी फ्रेम:0.01°/s~100°/s； |
||
|
11
|
दर सटीकता
|
ω≤1°/s , 2×10-3 (1° औसत) |
|
1°/s≤ω<10°/s , 2×10-4 (10° औसत) |
||
|
ω≥10°/s , 2×10-5 (360° औसत) |
||
|
12
|
अधिकतम कोणीय त्वरण
|
आंतरिक फ्रेम:≥100°/s² |
|
बाहरी फ्रेम:≥80°/s² |
||
|
13 |
उपयोगकर्ता स्लिप रिंग |
अनुकूलन योग्य |
|
14 |
वजन |
≤150Kg |
वीडियो
|
