| ब्रांड नाम: | RUYA |
| मॉडल संख्या: | DLT-8 ， DLT-12 ， DLT-17 ， DLT-23 ， DLT-24 ， DLT-36 |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 20-30 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी |

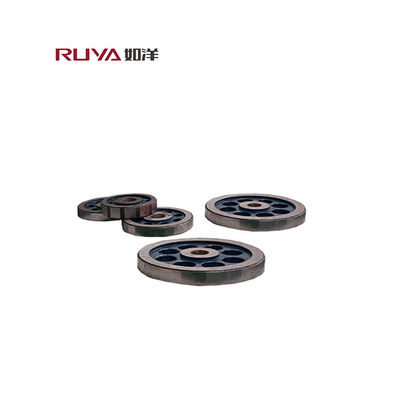

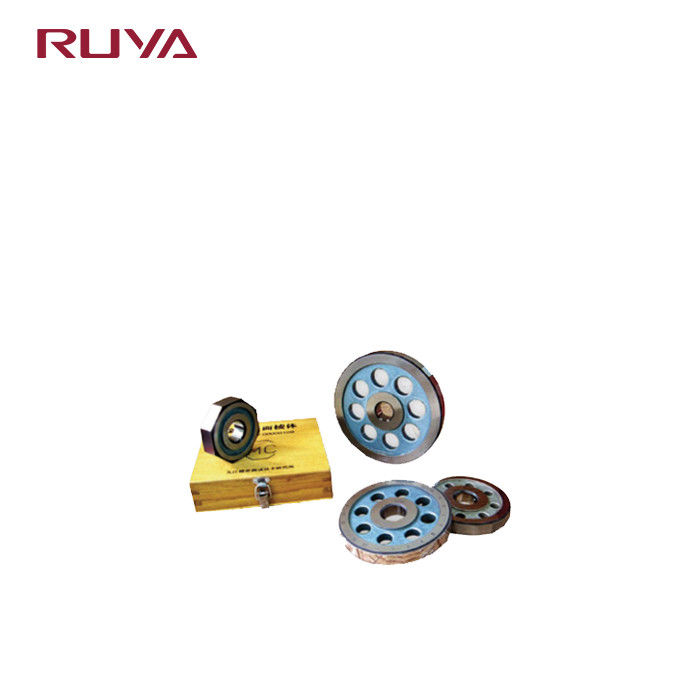

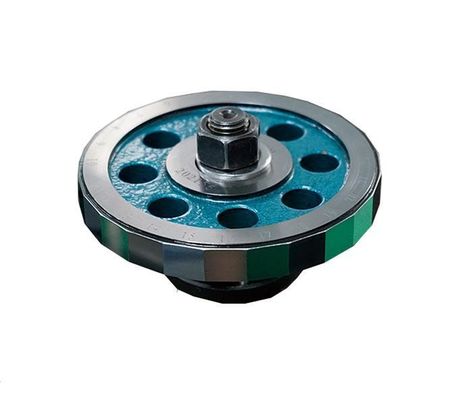

सटीक कोण मापने वाली धातु बहुआयामी प्रिज्म
उत्पाद का वर्णन
धातु बहुआयामी प्रिज्म एक उच्च परिशुद्धता मानक उपकरण है जो मुख्य रूप से ऑप्टिकल इंडेक्सिंग हेड, इंडेक्सिंग टेबल,गोनिओमीटर और अन्य परिपत्र सूचकांक उपकरण, और उच्च परिशुद्धता मशीनिंग या माप में कोण पोजिशनिंग संदर्भ के रूप में भी इस्तेमाल किया जा सकता है।
यह दो प्रकार के सम और विषम विमानों में विभाजित है, पूर्व के कार्य कोण पूर्णांक डिग्री है,यह सर्कुलर इंडेक्सिंग इंस्ट्रूमेंट के शाफ्टिंग सिस्टम की बड़ी आवधिक त्रुटि को सत्यापित करने के लिए प्रयोग किया जाता है, और व्यास माप के लिए भी इस्तेमाल किया जा सकता है; और बाद के काम कोण एक गैर पूर्णांक डिग्री है,जो परिपत्र सूचकांक यंत्र की शाफ्टिंग प्रणाली की बड़ी अवधि और माइक्रोमीटर की छोटी अवधि की त्रुटि को व्यापक रूप से सत्यापित कर सकता है, और परिपत्र सूचकांक उपकरण की अनिश्चितता को सही ढंग से निर्धारित कर सकते हैं।
उत्पाद पैरामीटर
|
उत्पाद |
मॉडल |
सटीकता |
कार्य कोण विनिर्माण त्रुटि |
परिधि का व्यास |
कार्यरत चेहरे की समतलता |
कार्यरत मुखौटा और स्थिति मुखौटा के बीच लंबवतता |
काम करने की सतह की कठोरता Ra |
|
अष्टभुज |
डीएलटी-8 |
ग्रेड 0 |
±1 |
φ80 मिमी |
0.03μm |
5" |
≤0.025 |
|
ग्रेड 1 |
±2 |
0.05μm |
10" |
||||
|
डोडेकाहेड्रल प्रिज्म |
डीएलटी-12 |
ग्रेड 0 |
±1 |
Φ100 मिमी |
0.03μm |
5" |
≤0.025 |
|
ग्रेड 1 |
±2 |
0.05μm |
10" |
||||
|
17 हेड्राल प्रिज्म |
डीएलटी-17 |
ग्रेड 0 |
±1 |
Φ100 मिमी |
0.03μm |
5" |
≤0.025 |
|
ग्रेड 1 |
±2 |
0.05μm |
10" |
||||
|
23 हेड्राल प्रिज्म |
डीएलटी-23 |
ग्रेड 0 |
±1 |
Φ120 मिमी |
0.03μm |
5" |
≤0.025 |
|
ग्रेड 1 |
±2 |
0.05μm |
10" |
||||
|
24 हेड्राल प्रिज्म |
डीएलटी-24 |
ग्रेड 0 |
±1 |
Φ120 मिमी |
0.03μm |
5 ¢ |
≤0.025 |
|
ग्रेड 1 |
±2 |
0.05μm |
10" |
||||
|
36 हेड्राल प्रिज्म |
डीएलटी-36 |
ग्रेड 0 |
±1 |
Φ150 मिमी |
0.03μm |
5 ¢ |
≤0.025 |
|
ग्रेड 1 |
±2 |
0.05μm |
10" |
वीडियो
वीडियो
|
|
