जोड़ वाली बांह समन्वय मापने की मशीन
Created with Pixso. उच्च परिशुद्धता 3 डी मापने वाला हाथ जोड़ने वाला हाथ समन्वय मापने की मशीन पोर्टेबल सीएमएम आरए 5

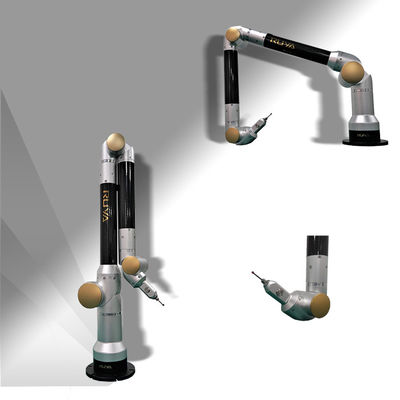

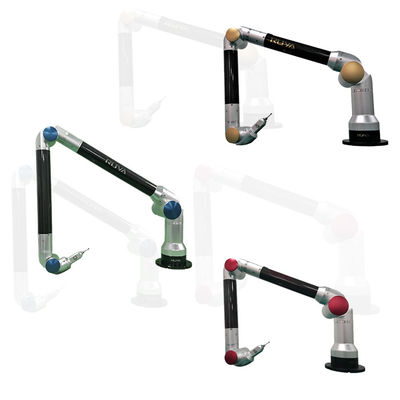

उच्च परिशुद्धता 3 डी मापने वाला हाथ जोड़ने वाला हाथ समन्वय मापने की मशीन पोर्टेबल सीएमएम आरए 5

ब्रांड नाम: RUYA
मॉडल संख्या: RA515, RA520, RA525, RA530, RA535
एमओक्यू: 1 पीसी
कीमत: विनिमय योग्य
प्रसव का समय: 5 से 10 कार्य दिवस
भुगतान की शर्तें: टी/टी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीनी
प्रमाणन:
ISO 9001
रंग:
पीला
माप श्रेणी:
1.5m-3.5m
सटीकता:
0.035 मिमी -0.1 मिमी
पुनरावृत्ति:
0.025 मिमी -0.071 मिमी
पैकेजिंग विवरण:
फ्लाइट केस + वुडन बॉक्स
आपूर्ति की क्षमता:
1-10 टुकड़े , 2 सप्ताह
प्रमुखता देना:

3.5 मीटर जुड़ा हुआ हाथ समन्वय मापने की मशीन

,

उच्च परिशुद्धता गठिया हाथ समन्वय मापने की मशीन

,

1.5 मीटर जोड़ वाली बांह cm

उत्पाद का वर्णन

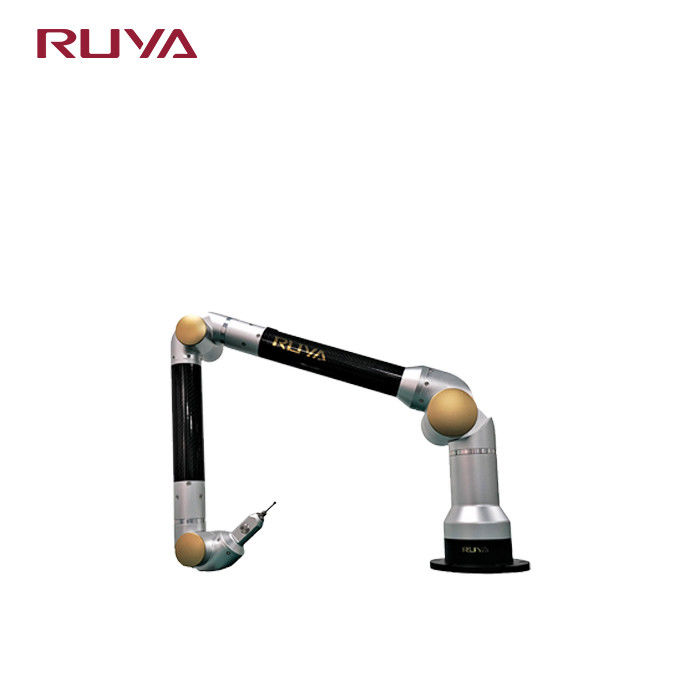

आर्च्युलेट आर्म कोऑर्डिनेट मापने वाली मशीन- RA5 श्रृंखला



उत्पाद का वर्णन



औद्योगिक निरीक्षण और परिशुद्धता विनिर्माण के क्षेत्र में स्थानिक आयामों के सटीक नियंत्रण का बहुत महत्व है।हमारी पोर्टेबल निर्देशांक मापने वाली मशीनें पारंपरिक स्थिर उपकरणों की सीमाओं को तोड़ती हैं और आपको किसी भी समय 3 डी माप समाधान प्रदान करती हैं, कहीं भी हल्के डिजाइन, उच्च लचीलापन और प्रयोगशाला स्तर की सटीकता के साथ।



ज्यामितीय विशेषता का पता लगाना

1कार्यक्षेत्र पर ज्यामितीय विशेषताओं को मापें और प्रक्षेपण और प्रतिच्छेदन के माध्यम से, मौजूदा ज्यामितीय विशेषताओं को नए विशेषताओं को उत्पन्न करने के लिए फिट किया जाता है।

2ज्यामितीय विशेषताओं के बीच दूरी और कोण जैसे स्थानिक आयामों का त्वरित विश्लेषण करें।

3निर्देशांक प्रणाली को बिंदुओं, रेखाओं और सतहों के माध्यम से अनुकूलित किया जा सकता है, और रैखिक आयामों को चिह्नित किया जा सकता है।



जीडी एंड टी ज्यामितीय सहिष्णुता का पता लगाना

माप सॉफ्टवेयर ज्यामितीय सुविधाओं के आकार और स्थिति सहिष्णुता का मूल्यांकन करने के लिए जीडी एंड टी उपकरण प्रदान करता है। उदाहरण के लिए लंबवतता, समानांतरता, सपाटता, बेलनाकारता, समाक्षीयता, झुकाव,स्थिति आदि।



3D मॉडल और वास्तविक वस्तु की तुलना

यह सॉफ्टवेयर कई 3D डेटा प्रारूपों के साथ संगत है और कई निर्देशांक संरेखण विधियों को प्रदान करता है।यह स्वचालित रूप से मापा ज्यामितीय विशेषताओं और सतह बिंदु डेटा की तुलना तीन आयामी मॉडल पर सैद्धांतिक मूल्यों के साथ कर सकते हैं, और त्रुटि विश्लेषण ग्राफिक रिपोर्ट प्रदान करते हैं।



परीक्षण रिपोर्ट

पीडीएफ, एक्सेल और एमएचटी प्रारूपों में परीक्षण रिपोर्टों को जल्दी से आउटपुट किया जा सकता है।

निरीक्षण रिपोर्ट अनुकूलन कार्य शक्तिशाली है, और चित्र और ग्रंथों के साथ आउटपुट रिपोर्ट सुविधाजनक और तेज़ है।



आवेदन क्षेत्रःऑटोमोबाइल उत्पादन लाइन, एयरोस्पेस, जहाज निर्माण, निरीक्षण फिटिंग निर्माण, मोल्ड निर्माण आदि में प्रयोग किया जाता है।



उत्पाद पैरामीटर



आरए5 श्रृंखला विनिर्देश
मॉडल स्थानिक माप सीमा/मीटर अंतरिक्ष-लंबाई संकेत त्रुटि/मिमी एक अक्षीय निर्देशांक माप स्थिरता / मिमी
RA515 1.5 मीटर 0.035 मिमी 0.025 मिमी
आरए520 2.0m 0.045 मिमी 0.032 मिमी
RA525 2.5 मीटर 0.060 मिमी 0.035 मिमी
RA530 3.0m 0.080 मिमी 0.056 मिमी
RA535 3.5 मीटर 0.100 मिमी 0.071 मिमी





वैकल्पिक सहायक उपकरण:

उच्च परिशुद्धता 3 डी मापने वाला हाथ जोड़ने वाला हाथ समन्वय मापने की मशीन पोर्टेबल सीएमएम आरए 5 0



उच्च परिशुद्धता 3 डी मापने वाला हाथ जोड़ने वाला हाथ समन्वय मापने की मशीन पोर्टेबल सीएमएम आरए 5 1



उच्च परिशुद्धता 3 डी मापने वाला हाथ जोड़ने वाला हाथ समन्वय मापने की मशीन पोर्टेबल सीएमएम आरए 5 2
