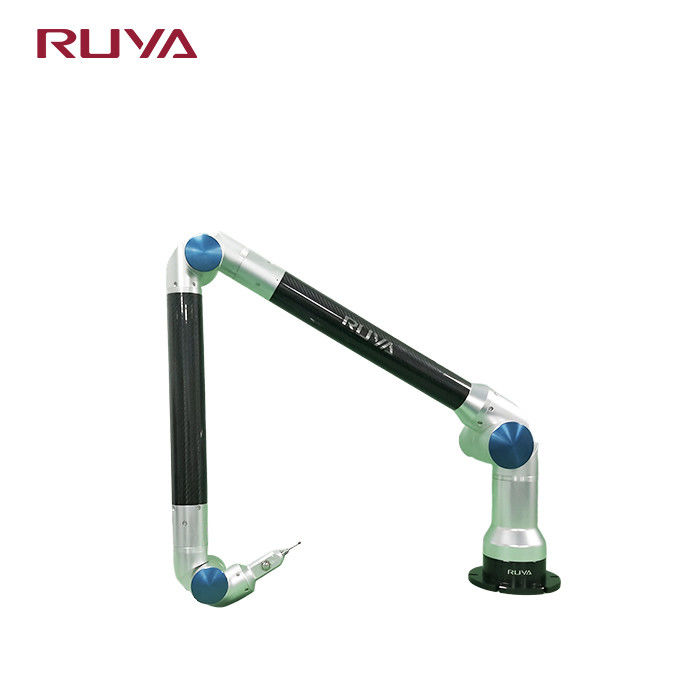

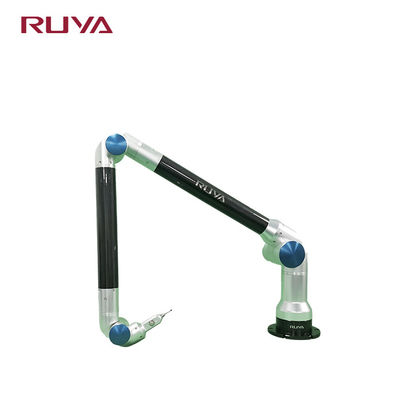

आर्च्युलेट आर्म कोऑर्डिनेट मापने वाली मशीन- RA3 श्रृंखला

उत्पाद का वर्णन

जोड़ वाली बांह समन्वय मापने की मशीन को "लचीली समन्वय मापने की मशीन" या "पोर्टेबल समन्वय मापने की मशीन" (पोर्टेबल सीएमएम, या पीसीएमएम) भी कहा जाता है।इसमें तीन कठोर शरीर के अंग होते हैंइसके मूल कार्य ज्यामितीय विशेषता का पता लगाने और जीडी एंड टी ज्यामितीय सहिष्णुता का पता लगाने हैं।

मूल कार्य

ज्यामितीय विशेषता का पता लगाना

1कार्यक्षेत्र पर ज्यामितीय विशेषताओं को मापें और प्रक्षेपण और प्रतिच्छेदन के माध्यम से, मौजूदा ज्यामितीय विशेषताओं को नए विशेषताओं को उत्पन्न करने के लिए फिट किया जाता है।

2ज्यामितीय विशेषताओं के बीच दूरी और कोण जैसे स्थानिक आयामों का त्वरित विश्लेषण करें।

3निर्देशांक प्रणाली को बिंदुओं, रेखाओं और सतहों के माध्यम से अनुकूलित किया जा सकता है, और रैखिक आयामों को चिह्नित किया जा सकता है।

जीडी एंड टी ज्यामितीय सहिष्णुता का पता लगाना

माप सॉफ्टवेयर ज्यामितीय सुविधाओं के आकार और स्थिति सहिष्णुता का मूल्यांकन करने के लिए जीडी एंड टी उपकरण प्रदान करता है। उदाहरण के लिए लंबवतता, समानांतरता, सपाटता, बेलनाकारता, समाक्षीयता, झुकाव,स्थिति आदि।

3D मॉडल और वास्तविक वस्तु की तुलना

यह सॉफ्टवेयर कई 3D डेटा प्रारूपों के साथ संगत है और कई निर्देशांक संरेखण विधियों को प्रदान करता है।यह स्वचालित रूप से मापा ज्यामितीय विशेषताओं और सतह बिंदु डेटा की तुलना तीन आयामी मॉडल पर सैद्धांतिक मूल्यों के साथ कर सकते हैं, और त्रुटि विश्लेषण ग्राफिक रिपोर्ट प्रदान करते हैं।

परीक्षण रिपोर्ट

पीडीएफ, एक्सेल और एमएचटी प्रारूपों में परीक्षण रिपोर्टों को जल्दी से आउटपुट किया जा सकता है।

निरीक्षण रिपोर्ट अनुकूलन कार्य शक्तिशाली है, और चित्र और ग्रंथों के साथ आउटपुट रिपोर्ट सुविधाजनक और तेज़ है।

आवेदन क्षेत्रःऑटो पार्ट्स, मोटरसाइकिल फ्रेम, पाइप फिटिंग माप, रोबोटिक आर्म माप, शीट धातु निर्माण, सामग्री रैक कारखाने, शिक्षण प्रदर्शन आदि के लिए प्रयोग किया जाता है।

उत्पाद पैरामीटर

वैकल्पिक सहायक उपकरण:
